この記事で分かること

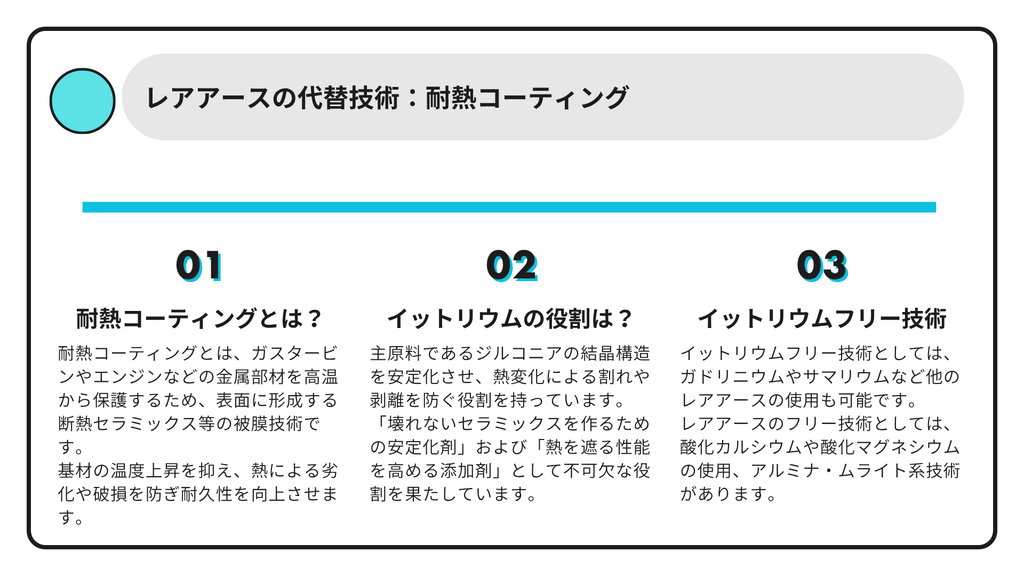

レアアースの代替技術：耐熱コーティング

　2026年上半期（1〜6月）における日本のレアアース（希土類）輸入量は、中国による対日輸出規制導入前（2024年同期）の約2割にまで大きく落ち込んでいることが判明しました。

　EV（電気自動車）の駆動用モーターや半導体製造装置・材料に不可欠なレアアースの調達急減に対し、ベトナムや米国など中国以外からの代替調達や内製化が進んでおらず、サプライチェーンへの強い懸念が広まっています。

　第三国ルートの本格化など調達先の多角化を進めてるとともに、代替技術の実用化が強く望まれています。

　前回はイットリウムの用途の一つである高温超電導体に関する記事でしたが、今回はイットリウムの用途の一つである耐熱コーティングに関する記事となります。

耐熱コーティングでのイットリウムの役割は何か

　耐熱コーティング、特に航空機のジェットエンジンや発電用ガスタービンの羽根（タービンブレード）に塗布される遮熱コーティング（TBC: Thermal Barrier Coating）において、イットリウム（主に酸化物であるイットリア: Y2O3）は「壊れないセラミックスを作るための安定化剤」および「熱を遮る性能を高める添加剤」として不可欠な役割を果たしています。

　この耐熱材料はYSZ（Yttria-Stabilized Zirconia：イットリア安定化ジルコニア）と呼ばれ、主に以下の3つの役割を担っています。

1. 加熱・冷却による割れや剥離を防ぐ「相安定化」

　コーティングの主原料であるジルコニア（二酸化ジルコニウム: ZrO2）は、単体では高耐熱性を持つものの、温度変化によって結晶構造が変化する相変態（Phase Transformation）を起こす弱点があります。

• ジルコニアの弱点: 1100℃以上の高温から冷却される際、「正方晶（Tetragonal）」から「単斜晶（Monoclinic）」へ結晶構造が変化し、約 3〜5% も体積が急激に膨張します。エンジンの起動・停止に伴ってこの体積変化が起きると、コーティング自体が自壊して剥げ落ちてしまいます。
• イットリウムの役割: イットリウム（Y³⁺）をジルコニアに 6〜8 wt% 程度添加（ドープ）すると、高温時の結晶構造（正方晶 / t’ 相）が常温までそのまま固定・安定化されます。これにより体積膨張が起きなくなり、激しい熱サイクルに耐える強度を獲得します。

2. 熱伝導率を下げて「遮熱性能」を極限まで高める

　イットリウムを添加すると、セラミックス自体の熱の伝わりやすさ（熱伝導率）が劇的に低下します。

• 酸素空孔（Oxygen Vacancies）の生成: 4価のジルコニウムイオン（Zr⁴⁺）の位置に、3価のイットリウムイオン（Y³⁺）が入ると、結晶内の電気的バランスを保つために「酸素原子が抜けた穴（酸素空孔）」が自動的に作られます。
• フォノン散乱: 固体の熱伝導は「格子の振動（フォノン）」によって伝わりますが、結晶内に存在するイットリウムと酸素空孔が障害物となって振動を乱反射（散乱）させます。その結果、熱が奥へ伝わりにくくなり、金属基材を100〜300℃近く低温に保つ高い遮熱効果を発揮します。

3. 下地金属との密着性を高める「活性元素効果」

　耐熱コーティングは、金属基材の上の「ボンドコート（下地層）」と、その上の「YSZ（トップコート層）」の2層構造になっています。この下地層にもイットリウムを含む合金（MCrAlY: Mはニッケルやコバルト）が使われます。

• 保護酸化膜（TGO）の定着: 高温下で下地金属中のアルミニウムが空気中の酸素と反応し、表面に極薄いアルミナ（Al2O3）の保護膜（TGO）を作ります。
• イットリウムの役割: 微量のイットリウムがこのアルミナ膜の成長を整え、界面にペグ（釘）のように打ち込まれる効果（活性元素効果 / Reactive Element Effect）を生み出し、高温下でもコーティング全体が金属から剥がれ落ちるのを強力に防ぎます。

耐熱コーティングにおけるイットリウムのまとめ

適用部分	主な材料名	イットリウムの具体的役割
トップコート層（表層）	YSZ（イットリア安定化ジルコニア）	体積膨張による割れ防止（相安定化）、酸素空孔形成による遮熱性向上
ボンドコート層（下地）	MCrAlY（金属接着層）	保護酸化膜（アルミナ）の剥離防止・密着性向上（活性元素効果）

耐熱コーティングでのレアアースフリー技術とは

　耐熱コーティング（主にガスタービンやジェットエンジン向けの遮熱コーティング：TBC）におけるイットリウム不使用・軽減技術は、「イットリウム以外の他希土類へ置換する技術（イットリウムフリー）」と「希土類自体を一切使わない技術（完全レアアースフリー）」の2つの方向性で開発・実用化が進んでいます。

1. イットリウムフリー技術（他希土類への置換）

　イットリウム（Y）の代わりに別の希土類（RE）をジルコニアに添加したり、化合物を形成させたりする技術です。

　イットリウムの枯渇・調達リスクを回避するだけでなく、従来のYSZ（イットリア安定化ジルコニア）を超える超高温耐性を獲得するために採用されます。

• パイロクロア構造セラミックス
  • 概要: ガドリニウム（Gd）やサマリウム（Sm）とジルコニアの化合物です。
  • メリット: YSZに比べて熱伝導率が約 30～50% 低く、より高い遮熱効果を発揮します。また、1400℃以上の超高温下でエンジン内に吸気された砂や灰が溶けて生じる「CMAS（カルシウム・マグネシウム・アルミノシリケート）侵食」に対する耐性が優れています。
• 多成分希土類共ドープジルコニア（YbSZ / ScSZ）
  • 概要: イッテルビウム（Yb）やスカンジウム（Sc）などを添加する技術です。
  • メリット: 結晶格子の歪みを大きくすることでフォノン散乱を強化し、YSZよりもさらに低い熱伝導率と高い熱サイクル寿命を実現します。

2. 完全レアアースフリー技術（希土類を一切不使用）

　レアアースの地政学リスクやコストを完全に排除するため、アルカリ土類金属や汎用セラミックス構造を利用する技術です。

• カルシウム／マグネシウム安定化ジルコニア（CSZ / MSZ）
  • 概要: イットリウムの代わりに、安価で豊富な酸化カルシウム（CaO）や酸化マグネシウム（MgO）を添加してジルコニアを安定化させます。
  • 用途・特徴: 原材料コストが極めて安価です。超高温下での長時間の安定性や耐熱衝撃性ではYSZに劣るため、最高温度が比較的低い産業用炉の内壁や過酷さの少ない熱処理部材のコーティングに使用されます。
• アルミナ（二酸化アルミニウム: Al2O3）系コーティング
  • 概要: アルミニウムの酸化皮膜構造を利用した完全レアアースフリーの被膜です。
  • 用途・特徴: 酸素を通しにくい強い耐酸化性を持つため、下地金属（ボンドコート）の酸化防止層や、耐磨耗・耐食性が求められる部品の表面処理に使われます。
• スピネル構造セラミックス（MgAl2O4：マグネシウム・アルミネート）
  • 概要: マグネシウムとアルミニウムの複合酸化物（スピネル）を使用します。
  • 用途・特徴: 融点が高く（約2130℃）、レアアースを使わずに高い熱安定性と耐腐食性を持たせることができます。
• ムライト（3Al2O3・2SiO2）／シリケート系（EBC技術）
  • 概要: アルミナとシリカからなる鉱物構造です。
  • 用途・特徴: 次世代の耐熱材料である「CMC（炭化珪素系複合材料）」向けの環境遮断コーティング（EBC: Environmental Barrier Coating）において、水蒸気耐性や基材との熱膨張率整合を図る中間層としてレアアースフリーで機能します。

代替技術の比較

技術区分	代表的な材料	レアアース	特徴と課題
従来技術	YSZ（イットリア安定化ジルコニア）	イットリウム使用	性能バランスは優秀。イットリウム依存が課題
イットリウムフリー	ガドリニウムジルコネート	ガドリニウム使用	YSZ以上の低熱伝導・耐CMAS性。完全脱レアアースではない
完全レアアースフリー	CSZ（カルシウム安定化ジルコニア）	完全フリー	低コスト。1200℃以上の超高温熱サイクルでは自壊リスクあり
完全レアアースフリー	ムライト / スピネル / アルミナ系	完全フリー	耐酸化・耐食性にすぐれる。単体での熱膨張率追従設計が複雑

なぜ、カルシウムやマグネシウムで代替できるのか

　カルシウム（Ca）やマグネシウム（Mg）でイットリウム（Y）を代替できる主な理由は、「ジルコニアの結晶格子に収まる適正なイオンの大きさを持つこと」と、「電気的バランスを保つために相安定化に必要な酸素空孔（酸素の穴）を作り出せること」の2点です。

1. イオンの大きさが適正である（格子に収まる）

　ジルコニア（二酸化ジルコニウム：ZrO2）の結晶構造に別の元素を固溶させて安定化させるには、元のジルコニウムイオン（Zr4+）とサイズ（イオン半径）が近い必要があります。

• Zr4+（ジルコニウムイオン）：約0.84 Å（基準）
• Ca2+（カルシウムイオン）：約1.00 Å
• Mg2+（マグネシウムイオン）：約0.89 Å
• Y3+（イットリウムイオン）：約0.90 Å

　カルシウムやマグネシウムのイオン半径は、イットリウムと非常に近いか適度なサイズであるため、ジルコニアの結晶構造（蛍石型構造）を過度に歪ませずに置き換わることができます。

2. 効率的に「酸素空孔」を作り出し構造を固定する

　ジルコニアの急激な体積膨張や割れを防ぐには、結晶内に「酸素原子が抜けた穴（酸素空孔）」を作り、高温時の構造（正方晶や立方晶）を常温でも固定する必要があります。

• 価数の違いによる効果：
  • 本来のジルコニウムは 4価（Zr⁴⁺） です。
  • イットリウムは 3価（Y³⁺） なので、2個置き換わることで酸素空孔が1個生まれます。
  • カルシウムやマグネシウムは 2価（Ca²⁺ / Mg²⁺） です。
• 4価の場所に2価のイオンが入ると、電気的な中性を保つために、イオン1個の置換に対して酸素空孔が1個（Y3+よりも高効率）自動生成されます。この酸素の穴が存在することで、温度が下がっても体積変化を伴う相変態（単斜晶への移行）が起こらなくなり、結晶が安定します。

3. 高温で均一な固溶体を作る

　酸化カルシウム（CaO）や酸化マグネシウム（MgO）は、高温下で酸化ジルコニウム（ZrO2）と均一に混ざり合う性質を持ちます。これにより、イットリア（Y2O3）を混ぜた時（YSZ）と同様に、安定化したセラミックス（CSZやMSZ）を形成できます。

イットリウムとの違い

• カルシウム安定化ジルコニア（CSZ）：酸素空孔の生成効率が高く非常に低コストですが、1000℃を超える超高温熱サイクルではカルシウムが不均一に偏りやすく（偏析）、長時間の熱耐久性はYSZに劣ります。
• マグネシウム安定化ジルコニア（MSZ）：耐熱衝撃性や耐摩耗性に優れますが、高温で相分離を起こしやすいため製造時の熱処理制御が複雑になります。
