半導体パッケージ基板：イオン型触媒でのアクセラレータ

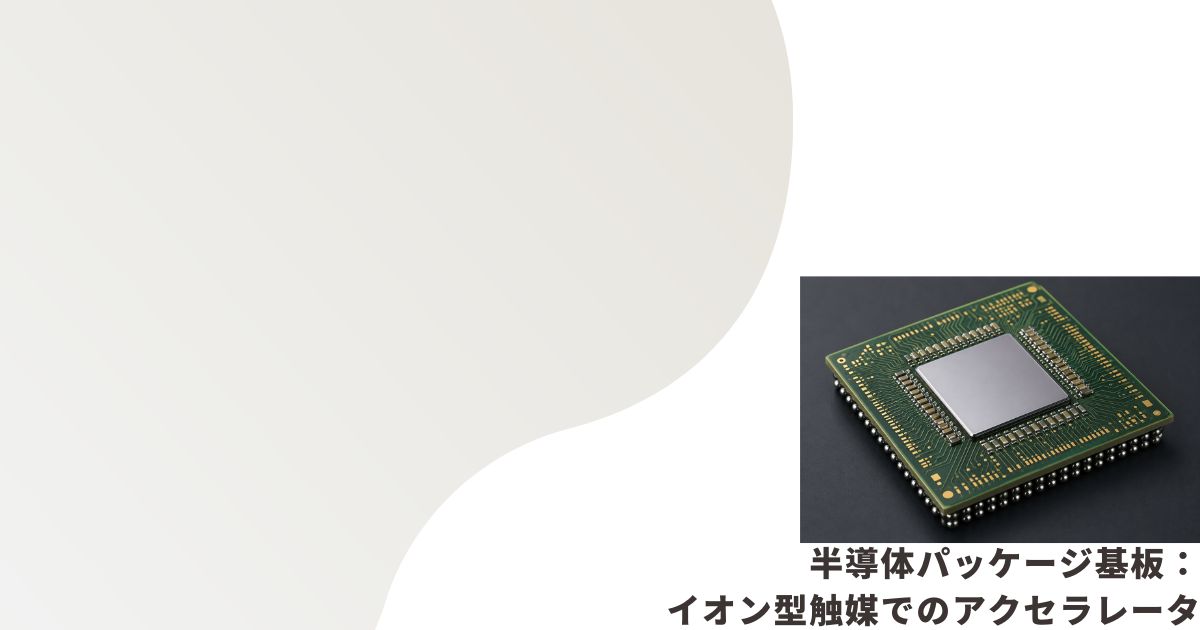

　パッケージ基板とは、半導体チップ（ダイ）を載せ、マザーボードなどのメイン基板に接続するための中継基板のことです。半導体チップは非常に微細な端子を持ち、そのまま一般的なプリント基板（PCB）に直接実装することは極めて困難です。半導体パッケージ基板：ABFの特性

　そこでチップとマザーボードの間に介在し、電気信号を橋渡しする役割を持つのがパッケージ基板です。

　従来の半導体の微細化による性能向上が限界に近づく中、半導体の先端パッケージング技術であるビルドアップ多層構造による高密度・微細配線が求められ、半導体性能向上の新たな競争軸となっています。

　前回はコロイドキャタへのアクセラレータに関する記事でしたが、今回はイオン型触媒でのアクセラレータの役割やダイレクトナノ粒子型触媒でアクセラレータが不要である理由に関する記事となります。

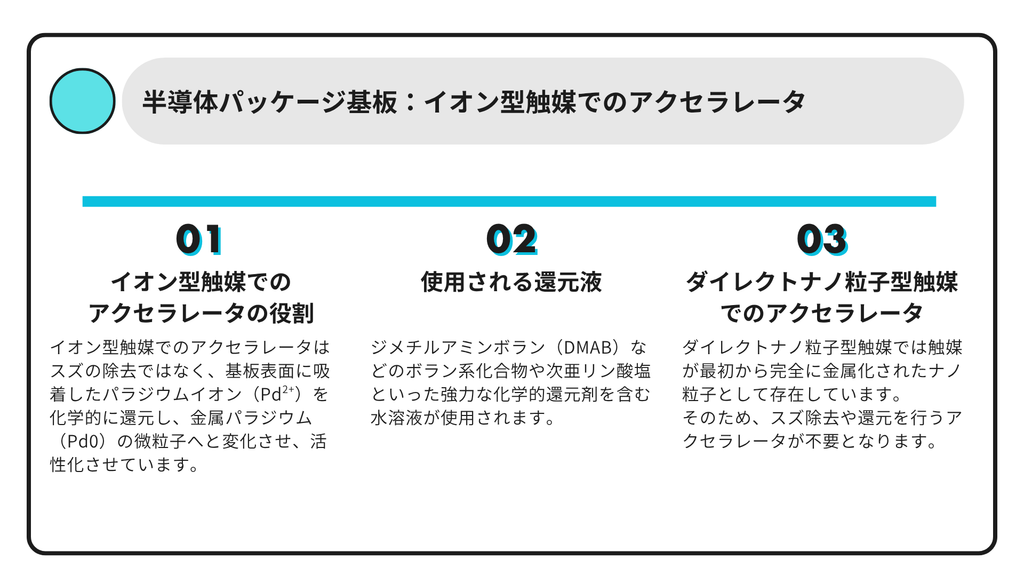

イオン型触媒でのアクセラレータの役割は何か

　イオン型触媒（パラジウム錯体型やスズフリー触媒）を用いた無電解めっきプロセスにおけるアクセラレータ（還元・活性化剤）の役割は、基板表面に吸着したパラジウムイオン（Pd²⁺）を化学的に還元し、金属パラジウム（Pd0）の微粒子へと変化させることです。

イオン型触媒におけるアクセラレータのメカニズム

1. パラジウムイオンの吸着（前段階）
   • スズを使わないイオン型触媒の工程では、水溶液中でパラジウムを安定な錯イオン（Pd2+など）の状態にし、基板表面の吸着サイトに高密度に定着させます。
2. アクセラレータによる金属化（還元）
   • 吸着直後のパラジウムは「イオン」の状態であるため、そのままでは無電解めっきの反応を引き起こすことができません。
   • ここでアクセラレータ（還元液）を作用させ、Pd2+を電子的に還元して金属パラジウム（Pd0）のナノ粒子へと変化させます。

コロイド型との役割の違い

• 従来のコロイド型（Pd-Sn）: すでに金属化したパラジウムの周囲をスズが覆っているため、アクセラレータは「スズを取り除いて中身を露出させる」役割を担います。
• イオン型（錯体型）: パラジウムがイオンの状態で吸着しているため、アクセラレータは「イオンから金属へ還元して触媒活性を発現させる」役割を担います。

　この工程により、スズ残渣による絶縁信頼性の低下リスク（イオンマイグレーションなど）を排除しつつ、微細なビア内部や平滑な樹脂表面にも、めっき析出の起点となる金属パラジウムを高密度かつ均一に形成することができます。

イオン型触媒でのアクセラレータではどんな還元液が使用されるのか　

　イオン型（錯体型・スズフリー系）触媒のプロセスにおけるアクセラレータ（還元液）には、基板表面に吸着したパラジウムイオンを効率よく金属化させるために、主に以下のような強力な化学的還元剤を含む水溶液が使用されます。

主に使用される還元剤の主な種類

• ボラン系化合物（アミンボラン類）
  • 代表例: ジメチルアミンボラン（DMAB）など
  • 特徴: 強い還元力を持ち、比較的低温で安定してパラジウムイオンを金属ナノ粒子へと還元できるため、現代の先端半導体パッケージ向けプロセスなどでよく用いられます。
• 次亜リン酸塩
  • 代表例: 次亜リン酸ナトリウムなど
  • 特徴: めっき分野で一般的に使われる実績のある還元剤で、穏やかかつ確実な還元作用を示します。
• ヒドラジン類 または ホルムアルデヒドなど
  • 特徴: メーカー固有の独自の処方（プロプライエタリな薬品）において、反応速度や基板の樹脂へのダメージをコントロールするために補助的あるいは主成分として配合されることがあります。

還元プロセスの役割

　これらの還元液（アクセラレータ）を浸漬またはスプレーすることで、基板表面の吸着サイトに捉えられたパラジウムイオンに電子が供与され、無電解めっきの起点となる純粋な金属パラジウム微粒子（触媒活性点）が一斉に形成されます。

　スズを一切含まないため、スズ残渣に起因する絶縁不良やマイグレーションのリスクを完全に排除できるのが大きなメリットです。

ダイレクトナノ粒子型触媒ではなぜアクセラレータが不要なのか

ダイレクトナノ粒子型触媒においてアクセラレータが不要な理由は、触媒となる金属ナノ粒子が「最初から完全に還元された金属状態（$Pd^0$など）」の微粒子としてあらかじめ合成されているためです。

各触媒方式との違い

• コロイド型（Pd-Sn）
  • 状態: パラジウムの周囲を不導体であるスズ化合物が保護膜として覆っている。
  • アクセラレータの役割: スズを溶解して中身のパラジウムを露出させるために必要。
• イオン型触媒
  • 状態: パラジウムが「イオン（$Pd^{2+}$）」の状態で基板に吸着している。
  • アクセラレータの役割: イオンを化学的に還元して金属（$Pd^0$）に変化させるために必要。
• ダイレクトナノ粒子型触媒
  • 状態: あらかじめ液中で純粋な金属ナノ粒子として形作られており、表面の活性点がすでに露出（または最適化）されている。
  • アクセラレータが不要な理由: すでに「金属の触媒起点」としてそのまま機能する状態であるため、スズの除去もイオンの還元も一切行う必要がない。

メリット

　アクセラレータの工程（およびそれに伴う水洗工程）を完全にスキップできるため、プロセスの大幅な短縮、薬品コストの削減、環境負荷（廃液の低減）の軽減といった大きなメリットが生まれます。
