半導体パッケージ基板：無電解銅めっきの錯化剤2

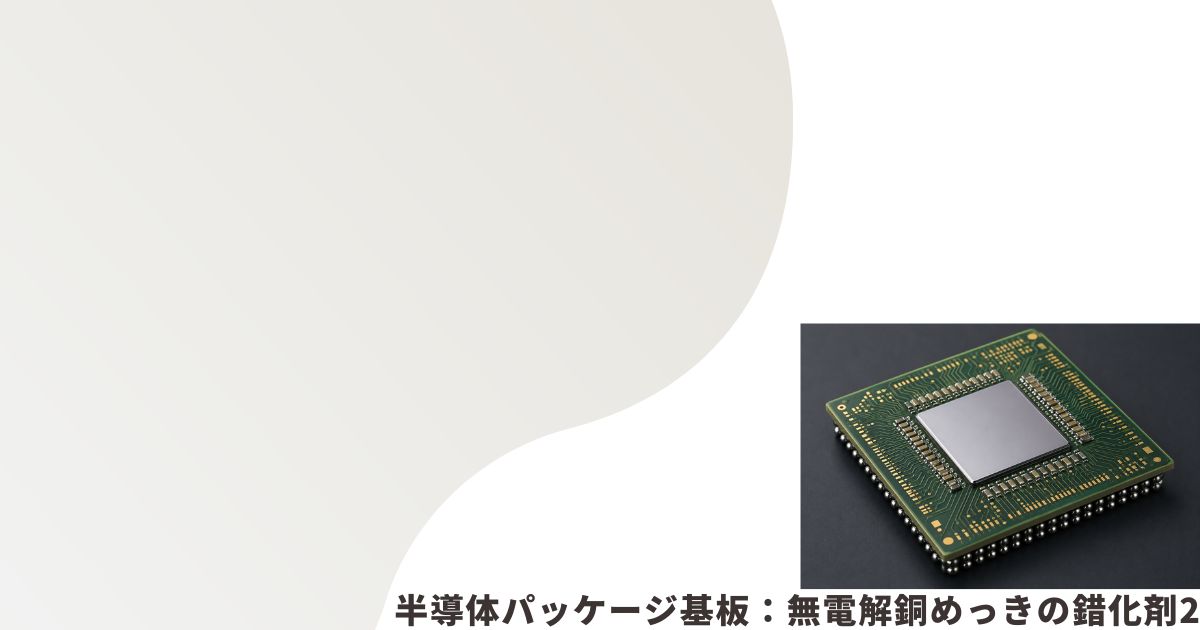

　パッケージ基板とは、半導体チップ（ダイ）を載せ、マザーボードなどのメイン基板に接続するための中継基板のことです。半導体チップは非常に微細な端子を持ち、そのまま一般的なプリント基板（PCB）に直接実装することは極めて困難です。

　そこでチップとマザーボードの間に介在し、電気信号を橋渡しする役割を持つのがパッケージ基板です。

　従来の半導体の微細化による性能向上が限界に近づく中、半導体の先端パッケージング技術であるビルドアップ多層構造による高密度・微細配線が求められ、半導体性能向上の新たな競争軸となっています。

　前回は無電解銅めっきの錯化剤に関するに関する記事でしたが、今回はEDTAやクワドロールに関する記事となります。

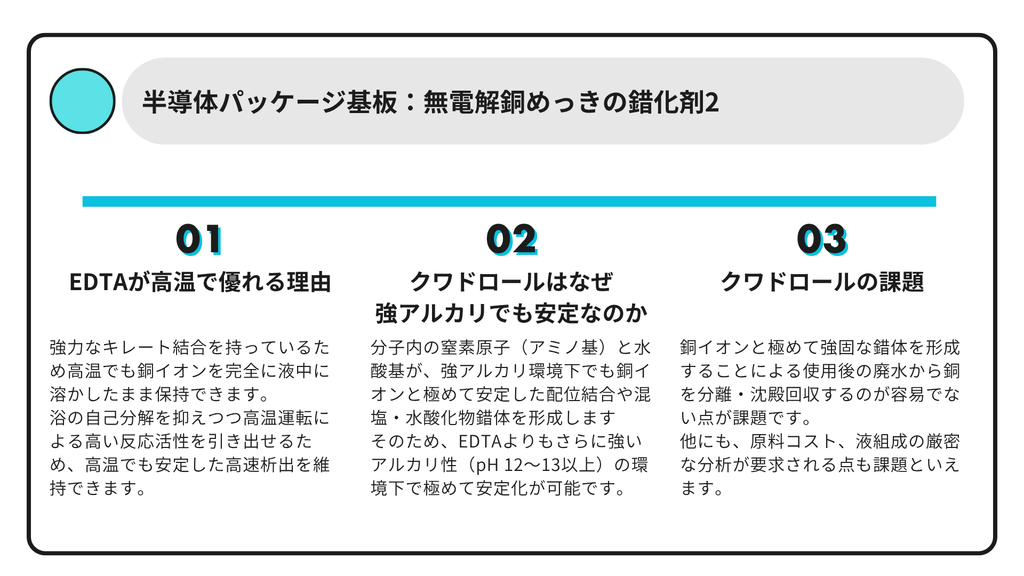

EDTAはなぜ高温でも安定して高い析出速度を維持できるのか

　EDTA（エチレンジアミン四酢酸）を用いた無電解銅めっき浴が、高温下でも安定して高い析出速度を維持できる理由は、その強力なキレート力と熱に対する安定性にあります。

1. 強力なキレート結合による沈殿の防止

　EDTAは銅イオン に対して非常に強力な多座配位子（6座配位子）であり、銅イオンをまるでカニのハサミのようにガッチリと包み込んで安定な錯体を形成します。

　そのため、浴温を高くしたりアルカリ性が強くなったりしても、銅イオンが水酸化銅として水に不溶な沈殿物（不純物）を生成することがなく、高温でも銅イオンを完全に液中に溶かしたまま保持できます。

2. 高温化による反応活性（析出速度）の大幅な向上

　ロッシェル塩などのマイルドなキレート剤では、高温にすると浴が不安定になって自己分解（暴走）を起こしてしまうため、温度を高くできません。

　しかし、EDTA浴は熱に対する耐久性が高いため、あえて高温（一般的に60℃〜70℃以上）で運用することが可能です。温度が上がると還元剤（ホルムアルデヒドなど）や化学反応の活性が飛躍的に高まり、短時間で厚い銅膜を得る（高速析出）ことができます。

3. 高温でも自己分解（暴走）しにくい安定性

　EDTAが銅イオンを強固に束ねているおかげで、基板以外の場所（槽の壁面や液中）で銅が勝手に還元されてしまう「自己分解」が抑制されます。これにより、必要な場所（触媒の付いた表面）だけに効率よく、かつ高速に銅を析出させる理想的なバランスを高温域でも保つことができます。

　EDTAは「高温にしても沈殿せず、自己分解も防ぎながら、反応のスピードを限界まで高められる」という優れた特性を持っているため、標準的な厚付けや高速めっき用のキレート剤として広く利用されてきました。

クワドロールはなぜ強アルカリでも安定なのか

　クワドロール（Quadrol：正式名称 テトラキス(2-ヒドロキシプロピル)エチレンジアミン）が、EDTAよりもさらに強いアルカリ性（pH 12〜13以上）の環境下で極めて安定で、高濃度の銅イオンを保持できる理由は、その分子構造と錯体形成のメカニズムにあります。

1. 分子構造の違い（カルボキシ基 vs 水酸基・アミン）

• EDTA
  • 分子内に複数のカルボキシ基（-COO-）を持つアミノカルボン酸系キレート剤です。
• クワドロール
  • エチレンジアミン骨格に、4つの水酸基（-OH）を持つヒドロキシプロピル基が結合した構造をしています（カルボキシ基を持ちません）。

2. 強アルカリ下（pH 12〜13以上）での安定性の違い

• EDTAの限界
  • EDTAは中性から弱アルカリ性領域では非常に強力なキレート力を発揮しますが、pHが12や13を超えるような極めて強いアルカリ性領域になると、過剰な水酸化物イオン（OH-）の影響で銅イオンとのバランスが崩れやすくなります。
  • その結果、銅が水酸化銅として沈殿したり、浴が自己分解（暴走）を起こしやすくなるという制限があります。
• クワドロールの優位性
  • クワドロールは、分子内の窒素原子（アミノ基）と水酸基（-OH）が、強アルカリ環境下でも銅イオン（Cu2+）と極めて安定した配位結合や混塩・水酸化物錯体を形成します。これにより、高pHの過酷な条件でも銅が一切沈殿せず、完全に溶解・安定化されます。

3. 高濃度銅イオンの保持による高速・安定化

　クワドロールは強アルカリ浴中で通常の数倍という高濃度の銅イオンを安定して液中に維持できるため、高い反応活性（高速な析出速度）を保ちながらも、液の暴走を防ぐ高い浴寿命（安定性）を両立させることができます。

　最先端の半導体パッケージ基板向けの特殊なめっき浴でクワドロールが重宝される理由です。

クワドロールの課題はなにか

　強アルカリ領域（pH 12〜13以上）で優れた安定性と高密着性を持つクワドロール（Quadrol）ですが、実用上・製造上の課題や注意点としては以下のようなものがあります。

---

1. 原料コストおよび薬品コストが高い

　EDTAや酒石酸（ロッシェル塩）などの汎用的なキレート剤に比べ、クワドロールは高価なファインケミカルです。

　そのため、めっき液の初期建浴コストや補充薬品の費用が高くなり、基板の製造コストを引き上げる原因になります。

2. 廃水処理・環境負荷の難しさ

　クワドロールは銅イオンと極めて強固な錯体を形成するため、使用後の廃水から銅を分離・沈殿回収するのが容易ではありません。

　高い環境基準を満たすために特殊な廃水処理工程（強分解処理や専用の捕集剤など）が必要となり、処理設備やコストの負担が増加します。

3. 皮膜物性・結晶性の精密なコントロール

　強アルカリ下で高活性な反応が進むため、液中の銅濃度や温度、添加剤の管理が不十分だと、析出する銅皮膜の微視的な構造（結晶粒径や内部応力）が変化しやすくなります。

　皮膜の脆化やピール強度のバラつきを防ぐため、液組成の厳密な自動分析・自動補給管理（プロセス管理）が不可欠です。

4. 液の物理特性（粘度上昇など）への配慮

　クワドロールを高濃度で配合した浴では、一般的な浴に比べて液の粘度が高くなりやすい傾向があります。

　これにより、超微細なブラインドビア（マイクロビア）の奥深くまで液を十分に行き渡らせるための強力な液循環や攪拌、消泡・不濡れ（ボイド）対策が要求されます。

---

　クワドロールは最先端パッケージ基板の微細化において極めて有能である一方、「コスト・廃水処理性・プロセス管理の難しさ」とのトレードオフの上で採用されています。
