この記事で分かること

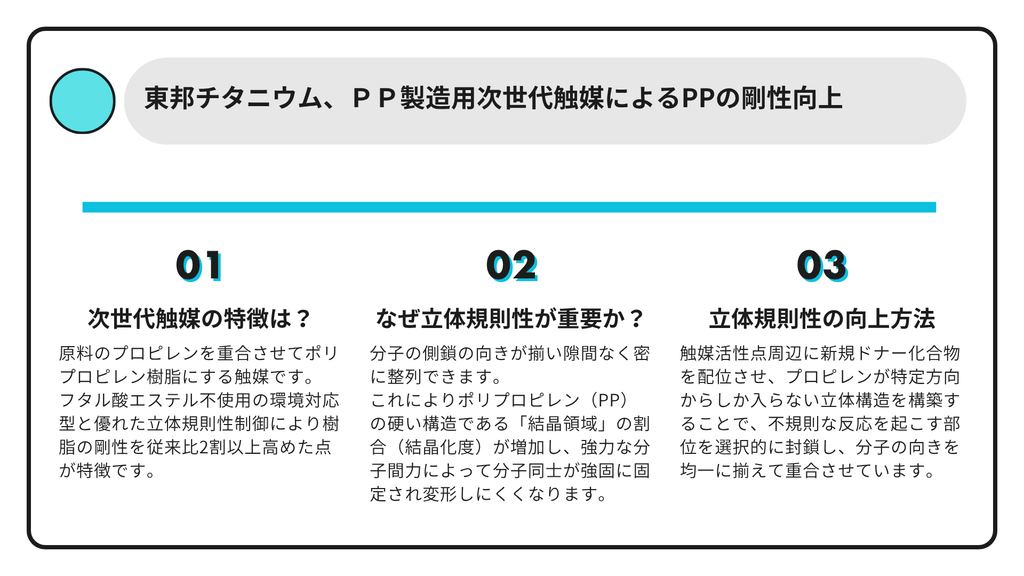

東邦チタニウムの次世代触媒による剛性向上

東邦チタニウムは、ポリプロピレン（PP）製造用次世代触媒の量産を開始しました。

　既存の触媒品と比較して2割以上の剛性向上を可能にする高機能触媒となっており、樹脂製品の薄肉化・軽量化（自動車部材の軽量化による燃費・電費向上など）に貢献するものとされています。

　また、欧州のREACH規制におけるSVHC（高懸念物質）指定に対応するため、フタレート類を使用しないノンフタレート（非フタレート）系触媒を主力として展開します。従来のフタレート触媒と同等以上の触媒活性と性能を備えている点も特徴といえます。

　環境規制の強化や省資源化ニーズが高まるグローバル市場に向け、次世代触媒の安定供給を通じて高付加価値ポリオレフィン市場でのシェア拡大を目指しています。

前回は新しい触媒の特徴と非フタレート化の方法に関する記事でしたが、今回は剛性を向上できた理由に関する記事となります。

なぜ立体規則性が高いと剛性が増すのか

　立体規則性が高くなるとポリプロピレン（PP）の剛性が増す理由は、「分子が隙間なく綺麗に並び、強く固まる（結晶化する）ため」です。

1. 分子鎖が綺麗に重なり合える（パッキング性の向上）

　プロピレンが重合すると、炭素の主鎖からメチル基（-CH3）という側鎖が突き出した構造になります。

• 立体規則性が低い場合：メチル基の向きが左右ランダムに出っ張り、分子鎖同士が邪魔し合って隙間（でこぼこ）だらけになります。
• 立体規則性が高い場合：メチル基の向きが同一方向に整然と揃うため、分子鎖が綺麗に畳み込まれて密に重なり合う（パッキングされる）ことができます。

例え：向きがバラバラに突き出た枝木は箱の中に隙間だらけでしか詰まりませんが、均一に成形されたレンガなら隙間なくカチッと積み上げられるのと同じ状態です。

2. 「結晶領域」が増加する（結晶化度の向上）

　高分子物質には、分子が規則正しく並んだ硬い「結晶領域」と、ランダムに絡み合った柔らかい「非晶（アモルファス）領域」が存在します。

　立体規則性が高くなると、分子鎖が容易に整列できるようになるため、樹脂全体に占める結晶領域の割合（結晶化度）が飛躍的に高くなります。

3. 分子間力が強く働き、変形しにくくなる

　結晶領域のように分子同士が限界まで接近すると、分子間に働く引き合う力（ファンデルワールス力）が非常に強力になります。

　その結果、材料として「硬く、曲がりにくく、熱に強い（＝剛性が高い）」という特性が生まれます。

　分子鎖同士が強い力で固定されるため、外部から曲げたり引っ張ったりする力が加わっても、分子鎖同士が滑ったりズレたりしにくくなります。

どのように立体規則性を高く出来たのか

　触媒の反応中心（活性点）周辺の構造をナノレベルで精密制御し、プロピレン分子が特定の一方向からしか結合できない「立体的ポケット構造」を作り出したことで実現しました。

1. 活性点周囲への「立体障害（ステリック・ヒンドランス）」の配置

　重合反応が起こるチタン原子の周囲に、新開発の非フタル酸系有機化合物（新規内部ドナー）を精密に配位させました。

　このドナーが巨大な「立体的な壁」として機能するため、プロピレン分子が進入する向きが1方向に厳密に制限され、メチル基（-CH3）が綺麗に一方向に揃って結合します。

2. 不規則な反応を起こす「不良活性点」の選択的封鎖

　担体である塩化マグネシウム（MgCl2）の表面には、分子の向きを揃える能力が低い無秩序な反応部位も存在します。

　新規ドナー化合物は、こうした不規則な重合（アタクチック重合）を引き起こす部位へ優先的に結合して塞ぎ（ブロックし）、高規則性な重合を行う高品質な活性点のみを作用させます。

3. 担体（MgCl2）の結晶面制御と表面ナノ構造の最適化

　触媒の土台となる MgCl2 の粒子形状や特定の露出結晶面（(110)面など）を精密に制御しました。四塩化チタン（TiCl4）と内部ドナーが最も効果的な角度や距離感で定着できる表面構造を化学的に構築したことで、高規則性活性点の形成率を高めています。

4. 独自「外部ドナー」との協奏作用

　反応時に添加するシラン系化合物などの外部ドナー（東邦チタニウム自社開発の U-donor™ など）が、重合反応中も活性点の立体環境を補強・維持します。これにより、プロピレン分子が数万個連続して正確に一方向へ繋がる割合を極限まで高めることに成功しました。

どのように触媒活性を高めたのか

　PP（ポリプロピレン）製造用触媒における触媒活性（単位触媒量あたりで生成できる樹脂の量や反応速度）を高めた主な要因は、「有効な活性点の密度向上」「電子状態の最適化による反応速度の加速」「触媒内部の物質移動（ナノ構造）の制御」の3点です。

1. 有効な活性チタン（Ti）密度の飛躍的向上

　従来の触媒では、担体（塩化マグネシウム：MgCl2）の表面に存在するチタン原子のうち、実際に重合反応に寄与する「有効活性点」は数%〜十数%程度にとどまっていました。

• 担体の高分散化：MgCl2 の結晶面や比表面積をナノレベルで精密に制御し、チタン原子（TiCl4）が反応に最も適した状態で高密度かつ均一に固定化されるようにしました。
• 無効サイトの削減：重合を起こさない、または反応の遅い不活性なチタン（多重錯体など）の形成を抑え、活性点の割合（有効利用率）を大幅に高めました。

2. 新規内部ドナーによる「反応速度（挿入速度）」の加速

　活性点であるチタン原子の電子状態は、周囲に配位する「内部ドナー（有機化合物）」によって大きく変化します。

• 電子密度の最適化：フタル酸エステルに代わる新規ドナー（1,3-ジエーテル類やジオールエステル類など）は、チタン原子に対してより適切な電子供与（電子密度の調整）を行います。
• プロピレン挿入の高速化：チタンと炭素の結合（Ti-C）にプロピレン分子が割り込んで鎖が伸びる反応（挿入反応）の活性化エネルギーが下がり、1秒間に結合できるプロピレン分子の数（挿入速度定数 kp）が飛躍的に増大しました。

3. 触媒粒子のポロシティ（多孔質構造）とフラグメンテーション制御

　重合反応が進むと、触媒粒子の周囲にポリプロピレンが生成して活性点を覆い隠し、原料プロピレンの供給を邪魔してしまう問題が生じます。

• 細孔構造の最適化：触媒粒子の内部にナノサイズの細孔（ポロシティ）を均一に配置し、重合中も原料のプロピレンガスが触媒の奥深くにある活性点までスムーズに届く流路を確保しました。
• 均一なフラグメンテーション（破砕）：樹脂が育つ力によって触媒粒子が細かく均一に砕け散る（フラグメンテーション）よう設計されており、常に新しい活性点が露出・維持されるため、高活性が長時間持続します。

4. 助触媒（アルキルアルミニウム）による過還元の抑制

　重合時に添加する助触媒（トリエチルアルミニウムなど）は、チタンを活性化させる一方で、還元しすぎて不活性な状態（Ti²⁺など）に変えてしまうリスクがあります。新触媒では配位環境の最適化により、活性の高い状態（Ti³⁺）が維持されやすくなっています。
