半導体パッケージ基板：プレディップ、キャタライザー

　パッケージ基板とは、半導体チップ（ダイ）を載せ、マザーボードなどのメイン基板に接続するための中継基板のことです。半導体チップは非常に微細な端子を持ち、そのまま一般的なプリント基板（PCB）に直接実装することは極めて困難です。半導体パッケージ基板：ABFの特性

　そこでチップとマザーボードの間に介在し、電気信号を橋渡しする役割を持つのがパッケージ基板です。

　従来の半導体の微細化による性能向上が限界に近づく中、半導体の先端パッケージング技術であるビルドアップ多層構造による高密度・微細配線が求められ、半導体性能向上の新たな競争軸となっています。

　前回はコンディショニングのカチオン成分に関する記事でしたが、今回はプレディップ、キャタリスト工程に関する記事となります。

プレディップ工程とは何か

　プレディップ（Pre-dip / 予備浸漬）工程とは、半導体パッケージ基板のシード層形成において、触媒付与（キャタリスタ）工程の直前に行う「予備浸漬処理」のことです。

　高価なパラジウム触媒液に基板を浸す前に、触媒液からパラジウム金属だけを除いた類似組成の液（酸や塩の溶液）にあらかじめ浸す工程を指します。

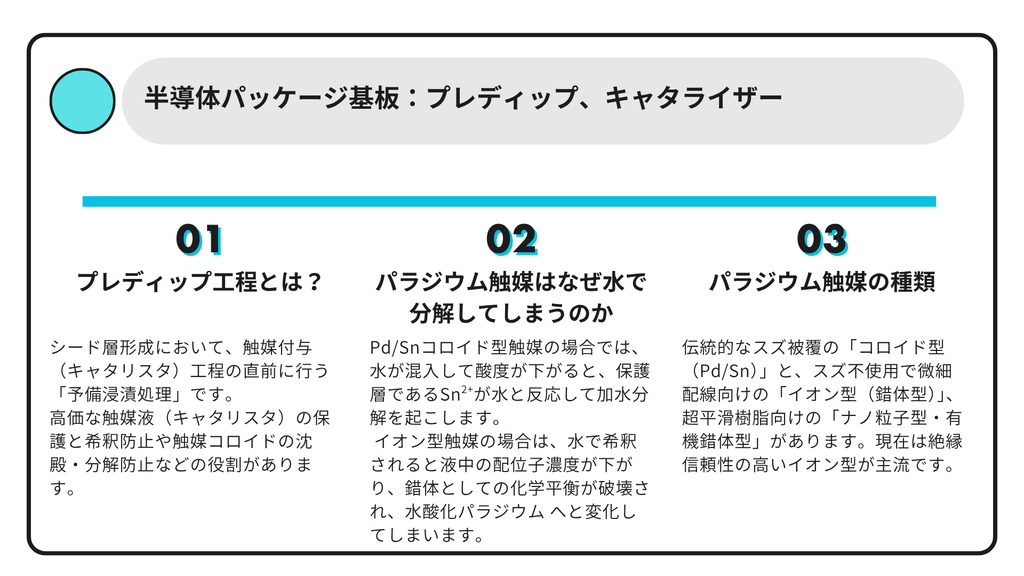

プレディップ工程の3つの主な役割

• 高価な触媒液（キャタリスタ）の保護と希釈防止
  • コンディショニング後の「水洗水」が基板表面や微細なビア内部に付着したまま直接触媒液に入ると、触媒液が水で薄まり、化学バランスが崩れてしまいます。プレディップを通すことで基板表面の水分を同系の溶液で置き換え、触媒液の寿命（液寿命）を大幅に延ばします。
• 触媒コロイドの沈殿・分解防止
  • パラジウム触媒（Pd/Snコロイドなど）は、高い塩酸濃度や塩分濃度（NaCl等）で繊細に安定化されています。基板表面をあらかじめ同じ酸・塩分環境に整えておくことで、触媒槽に入れた瞬間の局所的なpHや濃度変化による触媒の分解・凝集を防ぎます。
• 微細ビア内部の液置換（ボイド防止）
  • 微細なビア（穴）内部に溜まった水洗水を、より薬液なじみの良いプレディップ液でしっかりと置換します。これにより、次工程で触媒液がビア底部まで途切れることなく均一に行き渡り、めっき未着（ボイド）を防ぎます。

主に使用される液組成

基本的には「次工程の触媒液からパラジウムなどの金属だけを抜いた処方」で作られます。

• 強酸（塩酸 など）
• 無機塩類（塩化ナトリウムなど）
• 有機酸・安定剤

　これらにより、触媒液とまったく同じイオン環境・pH環境を基板表面に作ります。

パラジウム触媒はなぜ水で分解してしまうのか

　パラジウム触媒が水（特に純水や水洗水）と接触して分解・沈殿・失活してしまうのは、触媒を安定化させている「酸（pH）」や「塩化物イオン等の配位子」の濃度が低下し、加水分解反応が起こるためです。

1. Pd/Snコロイド型触媒の場合（保護膜の壊滅と凝集）

• 安定化の仕組み:Pd/Snコロイドは、パラジウム（Pd）核の周囲を2価のスズイオンと塩化物イオンが覆うことで安定化しており、これを維持するために液中には高濃度の塩酸が含まれています。
• 水による分解メカニズム:
  1. 水が混入して酸度が下がると、保護層であるSn²⁺が水と反応して加水分解を起こします。
  2. この加水分解により、不溶性のスズ化合物（オキシ塩化スズや水酸化スズ Sn(OH)2の白い沈殿が発生します。
  3. 保護膜（スズ）を失ったパラジウム金属粒子（Pd）同士が直に接触してくっつき合い（凝集）、巨大な金属粉末となって底に沈殿（黒色沈殿）し、触媒活性を完全に失います。

2. イオン型（Pd錯体）触媒の場合（水酸化物の形成）

• 安定化の仕組み:パラジウムイオン（Pd²⁺）は、そのままでは水溶液中で非常に不安定なため、塩素イオンや有機アミンなどの「配位子」と結合した錯塩（PdCl4^2- など）の形で液中に溶けています。
• 水による分解メカニズム:
  1. 水で希釈されると液中の配位子濃度が下がり、錯体としての化学平衡が破壊されます。
  2. 解離した Pd²⁺ イオンが水分子と反応（加水分解）し、非常に不溶性の高い「水酸化パラジウム Pd(OH)2」へと変化します。
  3. これが沈殿物となって液から析出するため、基板に吸着できなくなり触媒として機能しなくなります。

　パラジウム触媒は「水が入って希釈されると一気に加水分解を起こして沈殿・破綻する」という極めてデリケートな性質を持っています。

　そのため、水洗後の基板に付着した水分をあらかじめ酸や塩分で置換し、触媒槽への水分の持ち込みによる不溶化・沈殿を防ぐ「プレディップ工程」が必要となります。

パラジウム触媒にはどんな種類があるのか

　半導体パッケージ基板のシード層形成（無電解銅めっき前処理）で用いられるパラジウム（Pd）触媒は、存在形態や組成の違いによって主に以下の種類に分類されます。

1. コロイド型触媒（スズ–パラジウム：Pd/Sn コロイド触媒）

• 概要: プリント基板で伝統的に使われてきた最も標準的な触媒です。
• 仕組み: パラジウム金属（Pd）の核の周囲を、2価のスズイオン（Sn²⁺）の被膜で覆って保護したコロイド粒子（粒子径：数nm〜十数nm）の形態をしています。
• 特徴:
  • メリット: 薬液の安定性が高く、コスト面で有利。
  • 処理: 後工程（アクセラレータ）で周囲のスズ被膜を酸で溶かし、内部の活性なPd金属を露出させます。
  • 課題: スズが微量に残存（Sn残渣）すると回路間のショートやイオンマイグレーション（絶縁信頼性の低下）の原因になるため、微細配線基板では敬遠される傾向があります。

2. イオン型触媒（パラジウムイオン・錯体型触媒）

• 概要: 近年の高密度半導体パッケージ基板（SAP法など）で主流となっている触媒です。
• 仕組み: パラジウムをスズと結合させず、水溶液中で錯イオン（Pd²⁺）の状態にして安定化させています。
• 特徴:
  • スズフリー（Sn-free）: スズを一切使用しないため、Sn残渣による絶縁信頼性の低下リスクがありません。
  • 高均一性: イオンサイズで液中を行き渡るため、コンディショニング処理された樹脂表面のカチオン基やイミダゾール基などの吸着サイトへ均一・高密度に定着します。微細ビア底部や平滑樹脂にも強力に吸着します。
  • 処理: 吸着時点では不活性なイオン状態のため、後工程（還元工程）で還元剤（DMABや次亜リン酸など）を用いて金属パラジウム（Pd）へ還元・活性化させます。

3. ダイレクトナノ粒子型触媒（SnフリーPdナノ粒子触媒）

• 概要: あらかじめナノサイズ（1〜3 nm程度）に整えられた金属パラジウム微粒子を直接付着させる触媒です。
• 仕組み: スズの代わりに水溶性高分子や有机制剤（保護剤）でパラジウムナノ粒子を覆い、溶液中で安定分散させています。
• 特徴:
  • スズフリーでありながら、イオン型のような強力な還元工程（還元剤処理）を軽減または不要にできます。
  • 粒子径が非常に揃っているため、均一で欠陥の少ない無電解銅めっきの初期膜を形成できます。

4. 有機錯体（プライマー一体）型触媒

• 概要: イミダゾール基やアミノ基、シランカップリング基といった有機官能基とパラジウムをあらかじめ結合させた触媒です。
• 特徴:
  • 分子の一方が樹脂と強力な共有結合や水素結合を作り、もう一方がパラジウムとしてめっきの起点になります。
  • 凹凸が一切ない「超平滑樹脂」や「ガラス基板」向けなど、次世代の超微細パッケージ基板（2.5D/3D実装向け）での採用・開発が進んでいます。

比較表

項目	① コロイド型（Pd/Sn）	② イオン型（錯体型）	③ Snフリーナノ粒子型
スズ（Sn）の使用	あり	なし（Snフリー）	なし（Snフリー）
存在形態	Pd核 ＋ Sn被膜コロイド	パラジウム錯イオン ($\mathrm{Pd^{2+}}$)	保護されたPd金属ナノ粒子
活性化方法	酸でSnを溶かす	還元剤で金属Pdに還元	軽微な洗浄・脱保護
絶縁信頼性	普通（Sn残渣リスク）	極めて高い	極めて高い
主な用途	汎用プリント基板	最新パッケージ基板（SAP）	微細配線・薄膜基板

　近年の半導体パッケージ基板では配線の微細化が進んでいるため、「スズ不使用（Snフリー）」で「平滑な樹脂へ均一吸着できる」イオン型触媒や有機錯体型触媒が必要となっています。
