半導体パッケージ基板：コンディショニング

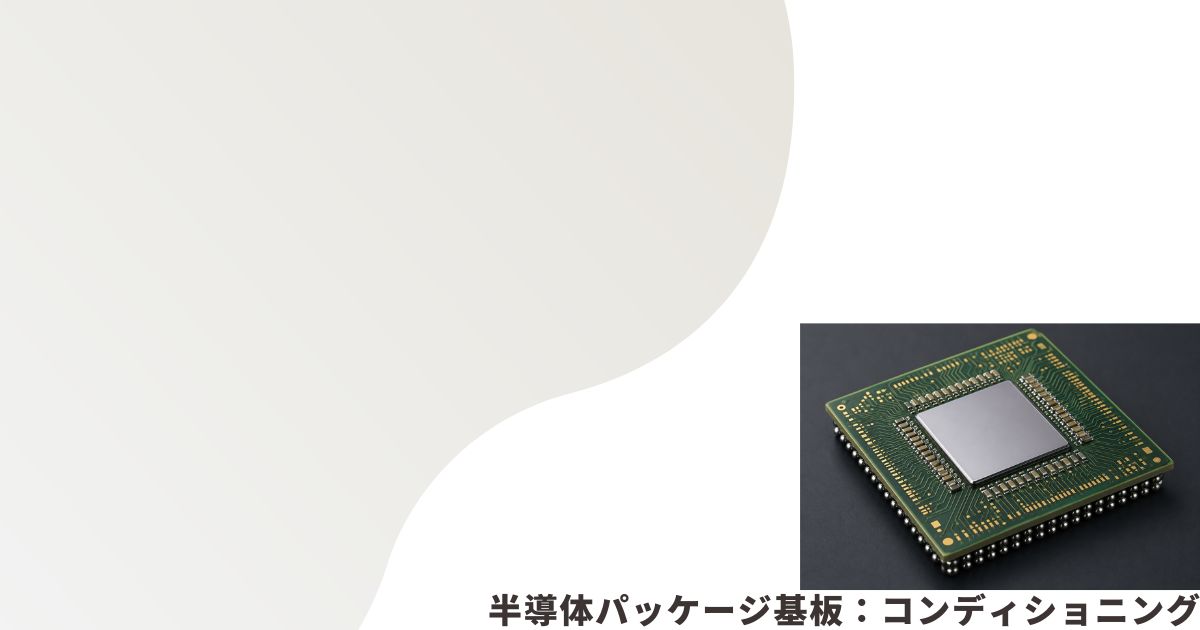

パッケージ基板とは、半導体チップ（ダイ）を載せ、マザーボードなどのメイン基板に接続するための中継基板のことです。半導体チップは非常に微細な端子を持ち、そのまま一般的なプリント基板（PCB）に直接実装することは極めて困難です。半導体パッケージ基板：ABFの特性

　そこでチップとマザーボードの間に介在し、電気信号を橋渡しする役割を持つのがパッケージ基板です。

　従来の半導体の微細化による性能向上が限界に近づく中、半導体の先端パッケージング技術であるビルドアップ多層構造による高密度・微細配線が求められ、半導体性能向上の新たな競争軸となっています。

　前回は無電解銅めっきの工程の一つであるデスミアに関する記事でしたが、今回はコンディショニングに関する記事となります。

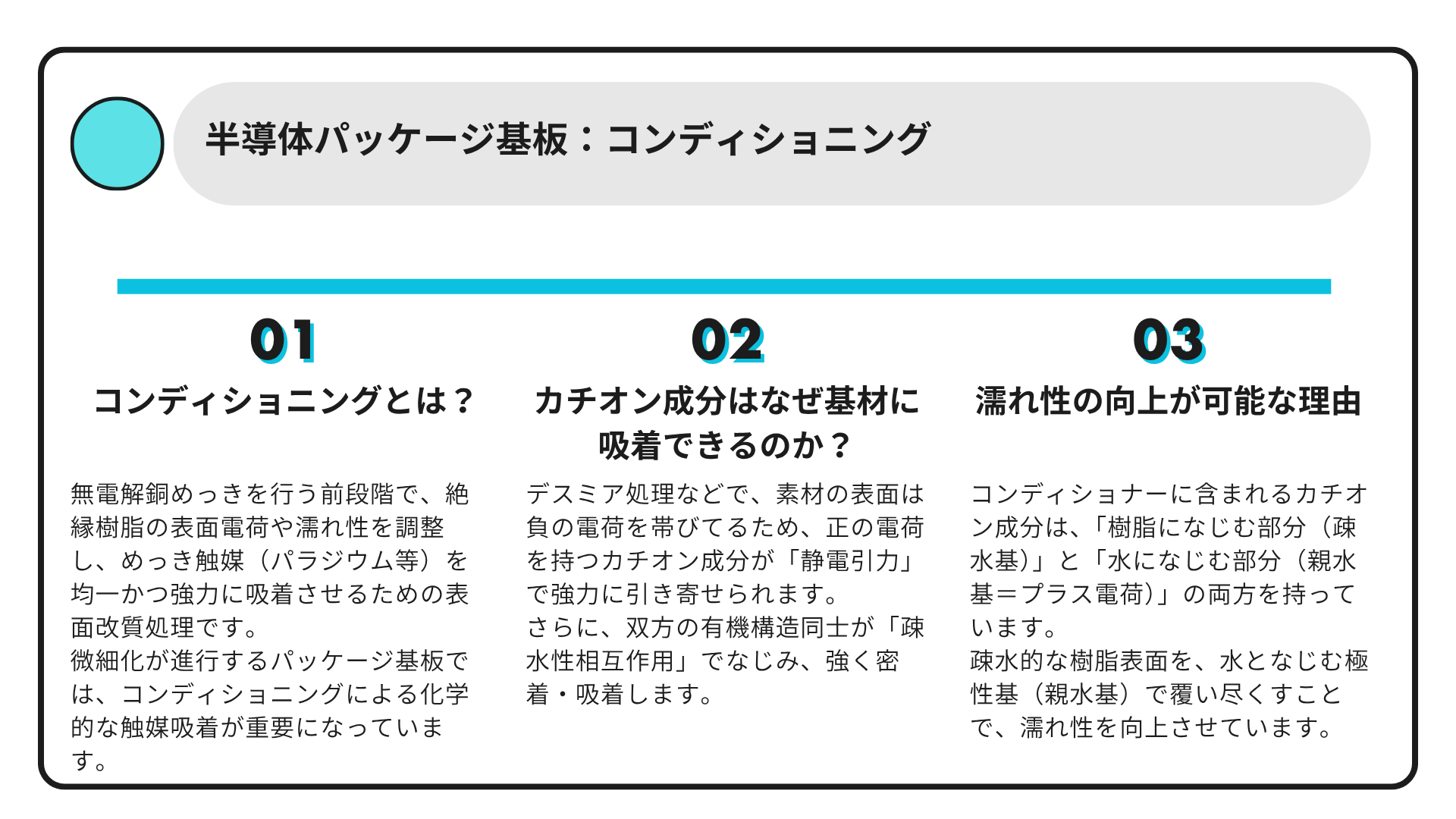

コンディショニングとは何か

　半導体パッケージ基板のシード層（Seed layer）形成におけるコンディショニング（Conditioning）とは、無電解銅めっきを行う前段階で、絶縁樹脂の表面電荷や濡れ性を調整し、めっき触媒（パラジウム等）を均一かつ強力に吸着させるための表面改質処理（前処理工程）のことです。

コンディショニングの主な役割とメカニズム

　無電解めっきによってシード層（約0.1〜0.5 µmの薄い金属導電層）を形成するためには、まず樹脂表面にパラジウム（Pd）などの触媒核を付着させる必要があります。

　コンディショニングは、この触媒付与を確実に行うための下準備として以下の役割を果たします。

表面電荷の改質（カチオン化）

• 背景: ビルドアップ樹脂（ABFなど）の表面は、通常負（マイナス）に帯電しています。一方で、続く工程で用いるパラジウムコロイド触媒も負（マイナス）の電荷を帯びているため、そのままでは静電的に反発し合い、触媒が吸着しません。
• 作用: コンディショナー液に含まれるカチオン性（プラス電荷を持つ）界面活性剤や水溶性高分子を樹脂表面に吸着させ、表面電位を正（プラス）に変えます。これにより、後工程のパラジウム触媒が静電引力（電気的な引き合い）によって密かつ均一に吸着できるようになります。

濡れ性の向上（親水化）

　樹脂表面および微細なビア（Via）底部の疎水性を抑えて親水化し、薬液が微細構造の隅々まで行き渡るようにします。これにより、ビア内部のめっき未着（ボイド）を防ぎます。

微細汚れの洗浄・脱脂

　前工程（デスミア工程など）で残った樹脂粉塵や軽微な有機汚染物を除去し、洗浄する効果も兼ねています。

なぜ近年の半導体パッケージ基板で重要視されるのか

配線の微細化（L/Sの縮小）

　 微細な回路を形成するために、樹脂表面のアンカー（物理的な凹凸）を小さくする超平滑化が進んでいます。

　アンカー効果による物理的密着に頼れないため、コンディショニングによる化学的・電気的な触媒吸着の均一性が、シード層の密着性と膜厚均一性を左右する極めて重要な要素となっています。

高アスペクト比ビアへの対応

　微細で深いビアホール底面まで均一にシード層を付けるため、コンディショナーによる濡れ性制御が不可欠です。

なぜカチオン成分は基材に吸着できるのか

　カチオン成分（プラスの電荷を持つ物質）が樹脂などの基材表面に吸着できるのは、主に「静電引力（電気的引き合い）」と「疎水性相互作用（有機物どうしのなじみ）」という2つのメカニズムが同時に働くためです。

1. 静電引力（クーロン力）による引き合い

• 基材側の状態: 前工程のデスミア処理（強酸化剤による樹脂の洗浄・粗化）などを通じて、樹脂表面にはカルボキシ基（-COOH）やヒドロキシ基（-OH）などの酸性官能基が形成され、水溶液中では負（マイナス）の電荷を帯びています。
• 吸着の力: マイナスに帯電した樹脂表面に対し、コンディショナーに含まれるカチオン成分（第4級アンモニウム塩などの正電荷を持つ部位）が強力な静電引力（正と負が引き合う力）によって引き寄せられ、表面に吸着します。

2. 疎水性相互作用による密着

• 有機骨格どうしのなじみ: カチオン性界面活性剤やカチオン性高分子は、プラスの電荷を持つ部位（親水基）だけでなく、アルキル鎖や芳香環などの疎水性（水になじみにくく油になじみやすい）部位を持っています。
• 吸着の力: 基材であるビルドアップ樹脂（ABFなど）自体も有機高分子（疎水性）です。水溶液中では、カチオン成分の疎水基部分が水から逃れようとして、樹脂の疎水性骨格と引き合い（疎水性相互作用）、ぴったりと貼り付きます。

配向吸着による表面電荷の反転

　これらの作用により、カチオン成分は「疎水基を樹脂側・カチオン基（プラス）を液相（外）側」に向けて並ぶように吸着（配向吸着）します。

　その結果、もともとマイナスだった樹脂の表面全体がプラスの電荷で覆われ、次工程で投入されるマイナスのパラジウム触媒を静電的に引き寄せられる状態が完成します。

なぜ濡れ性の向上できるのか

　1. 濡れ性向上のメカニズム

「疎水的な樹脂表面を、水となじむ極性基（親水基）で覆い尽くすため」です。

1. 両親媒性構造（親水基と疎水基）
   • コンディショナーに含まれるカチオン成分は、「樹脂になじむ部分（疎水基）」と「水になじむ部分（親水基＝プラス電荷）」の両方を持っています。
2. 配向吸着（分子の整列）
   • 基材に吸着する際、疎水基側が樹脂表面にくっつき、プラス電荷を持った親水基側が水溶液（外）側に向かって隙間なく整列します。
3. 表面エネルギーの上昇
   • 水を弾きやすかった樹脂表面が、水と強く引き合う親水基で覆われるため、水溶液の表面張力が下がって親水化し、濡れ性が劇的に向上します。

2. 濡れ性の向上が必要な理由

「微細な穴や凹凸の隅々まで薬液を行き渡らせ、めっきの未着（ボイド）を防ぐため」です。

• 微細なビア（Via）内部への浸透（気泡・ボイド防止）
  • 半導体パッケージ基板には、層間をつなぐ径数十マイクロメートル以下の極小の穴（ビアホール）が無数に存在します。濡れ性が低いと表面張力で水が穴に入れず、内部に気泡（空気）が溜まって薬液が届きません。
• 触媒の均一吸着と断線防止
  • 樹脂表面に薬液を弾く部分（未濡れ部）があると、その場所にパラジウム触媒が届かず、無電解銅めっきがのりません。これが回路のピンホール（欠陥）や断線、膜厚ムラを引き起こします。
• 膜の密着性担保
  • 基板のミクロな凹凸や奥深くまでムラなく触媒を行き渡らせてシード層を密着させることで、後工程で熱やストレスがかかっても配線が剥がれない強固な構造を作ります。
