この記事で分かること

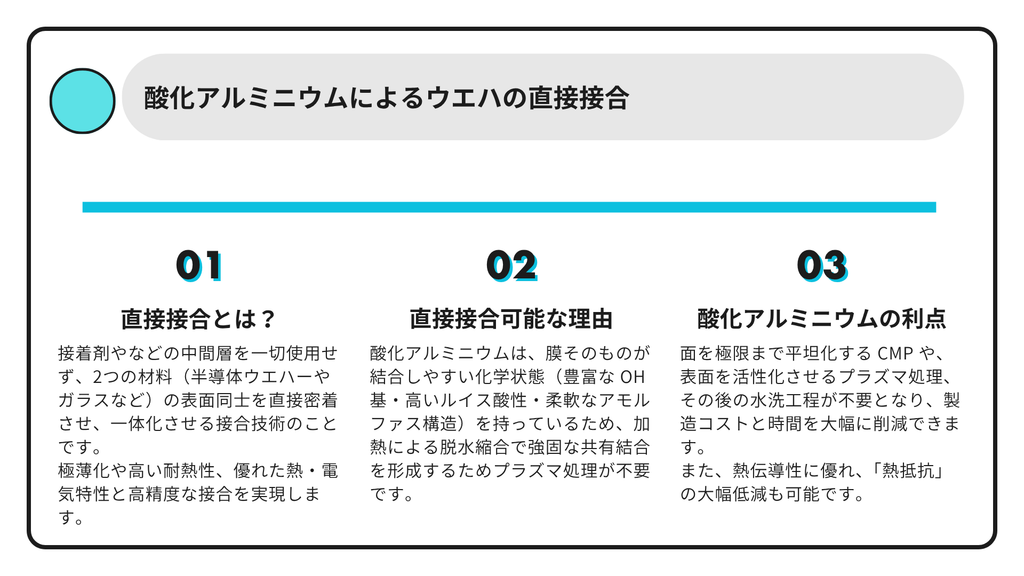

酸化アルミニウムによるウエハの直接接合

　横浜国立大学とKOKUSAI ELECTRICなどの研究グループが酸化アルミニウムを利用し、プラズマ処理なしで300mmウエハーを直接接合することに成功したことを発表しています。

　従来のSiO2膜をプロセスで必須だったCMP（化学機械研磨）やプラズマ活性化処理を一切行わずに高品質な接合を実現しています。

　前処理工程の削除により、製造スループットの向上、設備投資コストの低減、環境負荷の軽減（純水や薬液の使用量削減）が期待されます

直接接合とは何か

　直接接合（Direct Bonding）とは、接着剤や金属ろう材などの媒介物（中間層）を一切使用せず、2つの材料（半導体ウエハーやガラスなど）の表面同士を直接密着させ、原子・分子レベルの化学結合によって一体化させる接合技術のことです。

基本的な仕組み（親水性直接接合の例）

• 表面処理（平坦化・清浄化）
  • 接合面をCMP（化学機械研磨）などで原子レベルまで平坦（表面粗さ1 nm 未満）にし、微粒子（ゴミ）を完全に除去します。
• 表面活性化
  • プラズマ照射や薬品処理などにより、接合面にOH基（水酸基）などを付着させて活性化させます。
• 室温貼合い（仮接合）
  • 室温でウエハー同士を重ね合わせると、表面の水素結合やファンデルワールス力によって自発的に吸着・仮接合されます。
• 熱処理（本接合）
  • 加熱（アニール）することで界面の脱水反応が進み、水素結合から極めて強固な共有結合（例: Si-O-Si や Si-Si 結合）へと変化し、完全な化学結合が完成します。

主なメリット

• 界面厚みゼロの薄型化：中間接着層が存在しないため、デバイス全体の厚みを限界まで削ることができます。
• 高い信頼性と耐熱性：樹脂接着剤のような熱劣化、加水分解、アウトガス（有機ガスの放出）の問題が発生しません。
• 高精度なアライメント：接合位置の微小なズレが抑えられ、極小ピッチでの精密な重ね合わせが可能です。
• 優れた熱・電気特性：界面での熱抵抗や電気抵抗を最小限に抑えられます。

主な用途

• 3D積層半導体（チップレット）：ロジックICと高帯域幅メモリ（HBM）などの高密度3D積層。
• CMOSイメージセンサ：受光部基板と信号処理回路基板を高密度に貼り合わせる構造。
• SOI（Silicon on Insulator）ウエハー：絶縁膜（SiO2）を挟んでシリコン基板を一体化させる高性能基板の作製。
• MEMS・光学素子：センサ類の気密封止（ハーメチックシール）や複合基板の形成。

なぜ酸化アルミニウムで直接接合が可能なのか

　酸化アルミニウム（Al2O3）を原子層堆積（ALD）法で成膜すると、従来の酸化ケイ素（SiO2）などとは異なり、材料自体が自発的に強力に結合する「自己活性化（Self-activated）」という特性を持つためです。

　プラズマ処理などの前処理なしで直接接合ができる理由は、主に4つの化学的・物理的メカニズムに基づきます。

1. アルミニウムイオン（Al3+）の強いルイス酸性

　Al2O3 の中のアルミニウムと酸素の結合（Al-O）は極性が非常に高く、表面に露出したアルミニウムイオン（Al3+）は電子を受け取る性質（ルイス酸性）が強くなります。

　これにより、水分子や水酸基（OH）を強く引きつけて保持する性質が生まれます。

2. 豊富な水酸基（OH）ネットワーク

　低温のALD法でつくられた非晶質（アモルファス）の Al2O3 膜の表面や内部には、アルミニウムと結びついた水酸基（Al-OH）が豊富に含まれています。

　室温でウエハー同士を重ね合わせるだけで、この Al-OH 同士が水分子を介して強固な水素結合ネットワークを瞬時に形成します。

3. 加熱による「脱水縮合」と共有結合の形成

　仮接合した後に加熱（アニール処理）を行うと、隣り合う Al-OH 同士が反応して水分子（H2O）を追い出し、極めて強固な共有結合（Al-O-Al 結合や Al-O-Si 結合）へと変化します。

• 室温（仮接合）： Al-OH ＋ HO-Al → Al-OH ･･･ HO-Al （水素結合で引き合う）
• 加熱（本接合）： Al-OH ＋ HO-Al → Al-O-Al ＋ H2O （脱水縮合により強固な共有結合へ）

4. 非晶質構造の再配列

　低温 ALD による Al2O3 は結晶化していない非晶質構造のため、熱を加えた際に原子配置が柔軟に動きます（構造再配列）。

　これにより接合面の微小な隙間や凹凸が自然に埋め合わされ、空隙（ボイド）のない完全な接合界面が形成されます。

従来（SiO2）との決定的な違い

　従来の SiO2 膜は化学的に不活発なため、表面の結合を切って無理やり OH 基を植え付ける「プラズマ処理」が必須でした。

　これに対し ALD-Al2O3 は、膜そのものが最初から「結合しやすい化学状態（豊富な OH 基・高いルイス酸性・柔軟なアモルファス構造）」を備えているため、前処理を行わなくても自発的に強い接合を起こすことができます。

酸化アルミニウムで直接接合を行う利点は何か

　酸化アルミニウム（Al2O3）を接合層に用いて直接接合を行う利点は、「製造プロセスの劇的な簡略化」と「半導体デバイスの熱特性向上」の2点に集約されます。

1. プロセス・コスト面の利点（工程の大幅削減）

• プラズマ処理・CMP（化学機械研磨）が一切不要
  • 従来の SiO2 や SiCN を使う接合では、表面を極限まで平坦化する CMP や、表面を活性化させるプラズマ処理、その後の水洗工程が必須でした。Al2O3 は「自己活性化（Self-activated）」の特性を持つため、これらの前処理をすべて省くことができます。
• 製造スループット向上と設備コスト削減
  • 処理工程が減ることでウエハーの製造時間が短縮され、高価なプラズマ装置や研磨装置を減らせるため、製造コストを大幅に抑制できます。
• 環境負荷（EHS）の低減
  • 研磨層の除去や水洗で大量に使われていた化学薬液や純水の使用量を大きく削減できます。

2. デバイス性能・品質面の利点（優れた熱伝導と高信頼性）

• 高熱伝導率による「熱抵抗」の大幅低減
  • Al2O3 は、従来の絶縁膜である SiO2（約1.4 W/m·K）に比べて熱伝導率が数倍〜十数倍高いという特徴があります。接合界面の熱が逃げやすくなるため、高密度に素子を積み重ねる 3D積層半導体の最大の課題である「発熱・熱こもり」を解決できます。
• わずか 5 nm 厚でボイドフリーな強固接合
  • 非常に薄い原子層堆積（ALD）膜で接合できるため、接合界面の厚みを極限まで薄く保ちながら、空隙（ボイド）のない均一で強固な化学結合が得られます。

主な活用が期待される分野

• チップレット・3D積層半導体：CPU/GPUや高帯域幅メモリ（HBM）を高密度に積層する次世代パッケージ。
• BSPDN（裏面電源網）：シリコン裏面から電源を供給する構造での熱・構造制御。
• パワー半導体・高頻度通信デバイス：動作時の発熱量が大きく、効率的な放熱が求められるデバイス。
