半導体パッケージ基板：ラミネート前、CZ処理

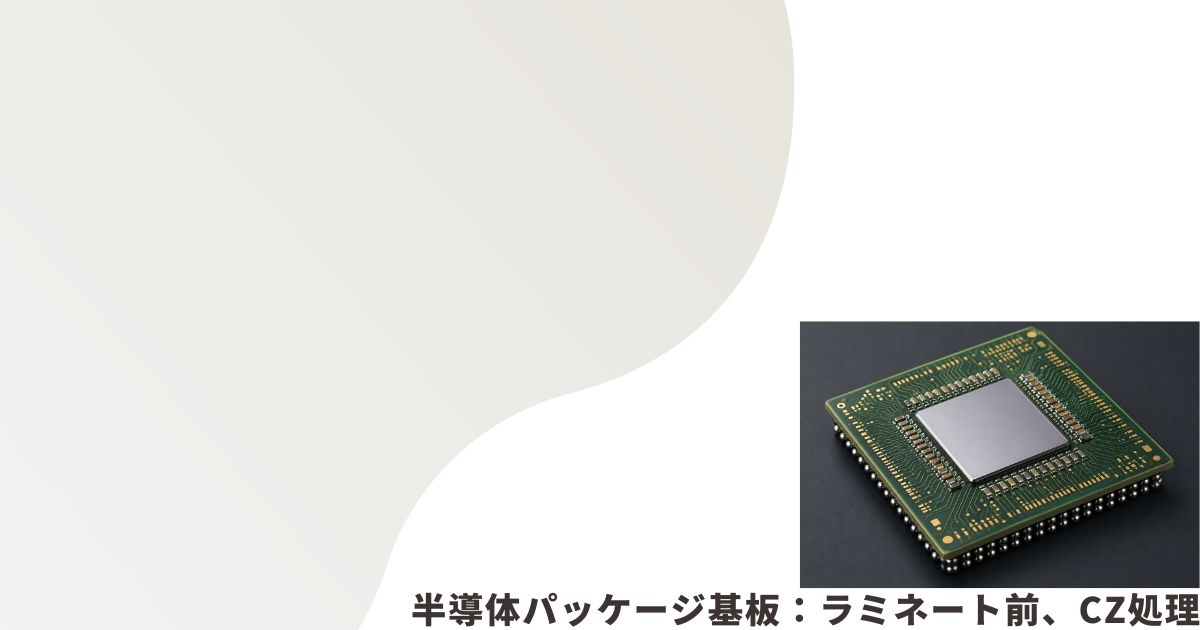

　パッケージ基板とは、半導体チップ（ダイ）を載せ、マザーボードなどのメイン基板に接続するための中継基板のことです。半導体チップは非常に微細な端子を持ち、そのまま一般的なプリント基板（PCB）に直接実装することは極めて困難です。

　そこでチップとマザーボードの間に介在し、電気信号を橋渡しする役割を持つのがパッケージ基板です。

　従来の半導体の微細化による性能向上が限界に近づく中、半導体の先端パッケージング技術であるビルドアップ多層構造による高密度・微細配線が求められ、半導体性能向上の新たな競争軸となっています。

　前回はビルドアップ層の絶縁樹脂のラミネートに関する記事でしたが、今回はラミネートの前処理に関する記事となります。

ラミネートする前処理にはどのようなものがあるのか

　半導体パッケージ基板のビルドアップ層において、絶縁樹脂（ABF等）をラミネートする直前には、「樹脂と下層（銅配線）の密着性向上」と「剥離・ボイドの原因除去（清浄化・脱水）」を目的とした前処理が行われます。

1. 銅表面の密着向上処理（最重要工程）

　下層の銅回路と絶縁樹脂を強力に密着させ、剥離（デラミネーション）を防ぐ処理です。

• 微細粗化処理（マイクロエッチング）
  専用の薬品で銅表面をわずかに溶かして微細な凹凸を形成し、樹脂が噛み込む「アンカー効果」で密着力を高めます（例：CZ処理など）。
• 無粗化密着処理（化学結合・シランカップリング）
  近年の高周波・超微細配線基板では、表面を荒らすと電気信号の伝送損失（表皮効果）が大きくなります。そのため、銅表面を平滑に保ったままシランカップリング剤等の有機分子を反応させ、化学結合で密着させる技術の採用が増加しています。

2. 清浄化（脱脂・酸洗浄）

• 有機物除去（脱脂）：前工程で付着した油脂、指紋、研磨粉などの有機不純物をアルカリ系液などで洗浄します。
• 酸化膜除去（酸洗）：銅表面にできた不均一な自然酸化膜を酸性液で除去し、活性な金属面を露出させます。

3. 脱水乾燥（ベーキング）

• 基板の微細孔や材料内部に含まれる水分を熱風乾燥炉などで完全に揮発させます。
• 水分が残留したまま真空ラミネート（加熱・加圧）を行うと、水蒸気化してボイド（気泡）や膨れ（アライメントズレ・膜剥離）の要因となります。

4. プラズマ表面改質

• 必要に応じてラミネート直前にO₂（酸素）やAr（アルゴン）プラズマを照射します。
• 表面の超微細な有機残渣を飛散除去しつつ、親水性・濡れ性を高めて樹脂との馴染みを良くします。

　上記の前処理で「清潔・無水・高密着」な状態を作った直後に、基板は真空ラミネーターへと投入されます。

CZ処理とは何か

　CZ処理（シーゼット処理）とは、薬品メーカーのメック株式会社が開発した、銅配線表面を微細に凹凸化（粗化エッチング）して絶縁樹脂との密着性を著しく高める前処理技術（薬品）です。

　プリント基板や半導体パッケージ基板の製造において、銅配線と絶縁樹脂（ABFやソルダーレジストなど）の剥離を防ぐ密着向上処理として、世界的なデファクトスタンダード（事実上の業界標準）となっています。

メカニズムと主な特徴

• 強力なアンカー効果（物理密着）
  化学反応によって銅表面をサブミクロン〜数ミクロンレベルの緻密かつ均一な凹凸形状にエッチングします。この凹凸に樹脂が深く入り込んで固まることで、物理的な「アンカー（くさび）効果」が生まれ、高い密着力を発揮します。
• 微細回路（L/S）への適応力
  従来の粗化処理（黒化処理など）に比べて銅のエッチング量（溶かす深さ）を小さく抑えることができます。そのため、回路パターンを過剰に細らせることなく、狭ピッチな微細配線基板に使用できます。
• 高周波対応への進化（低粗化・化学密着）
  アンカーの凹凸が大きいと高周波信号が表面を流れる際抵抗が増えて（表皮効果）、信号が減衰する課題があります。そのため現在では、凹凸を極限まで浅くした「超低粗化タイプ」や、有機分子の化学結合を併用して表面を荒らさず密着させる「密着向上剤（AP）併用タイプ」などへと進化しています。

主な用途

• ビルドアップ層のラミネート前処理（ABFフィルムなどを貼り付ける直前の銅回路処理）
• ソルダーレジスト塗布前処理（基板表面の保護膜との密着性向上）
• パッケージ基板の多層化工程（銅めっき面と熱硬化性樹脂との接合）

CZ処理はなぜ銅に凹凸を作れるのか

　CZ処理が銅表面に凹凸を形成できる理由は、銅の結晶構造の違いを利用した「異方性エッチング」と、液成分による「局所的な溶解と保護の制御」を同時に行うためです。

　通常の酸洗いのように全体が均一に溶けて平らになるのではなく、以下のメカニズムによって微細な立体構造が形成されます。

• 結晶方位や粒界による「溶けやすさ」の違い
  銅は極小の結晶が寄り集まった構造（多結晶体）をしており、結晶の向き（結晶面）や結晶同士の境界（結晶粒界）によって原子の結合強度が異なります。CZ処理液は、すべての場所を均等に削るのではなく、エネルギー的に溶けやすい特定の結晶面や粒界を選択的に速くエッチングします。
• 「溶かす成分」と「守る成分」の絶妙なバランス
  処理液中には、銅を酸化させて溶かす「酸化剤・有機酸」と、銅表面に一時的な保護膜を作って溶解を抑える「有機アゾール化合物などの防錆・配位成分」が含まれています。有機成分が特定の表面に吸着してエッチング速度を遅らせる一方で、保護が手薄な場所が優先的に深く削り取られるため、ミクロン〜サブミクロン単位のシャープな谷（窪み）が生まれます。

　この「選択的に溶かす作用」と「局所的に保護する作用」の組み合わせにより、銅全体の体積を過剰に減らすことなく、絶縁樹脂が強力に噛み合う立体的なくさび（アンカー構造）を作り出すことができます。
