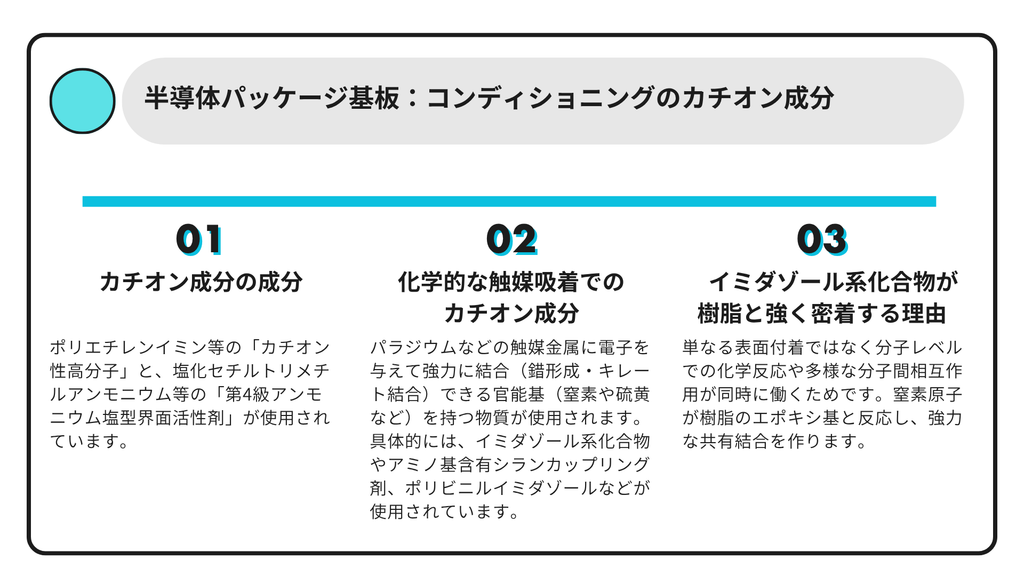

この記事で分かること

半導体パッケージ基板：コンディショニングのカチオン成分

　パッケージ基板とは、半導体チップ（ダイ）を載せ、マザーボードなどのメイン基板に接続するための中継基板のことです。半導体チップは非常に微細な端子を持ち、そのまま一般的なプリント基板（PCB）に直接実装することは極めて困難です。半導体パッケージ基板：ABFの特性

　そこでチップとマザーボードの間に介在し、電気信号を橋渡しする役割を持つのがパッケージ基板です。

　従来の半導体の微細化による性能向上が限界に近づく中、半導体の先端パッケージング技術であるビルドアップ多層構造による高密度・微細配線が求められ、半導体性能向上の新たな競争軸となっています。

　前回は無電解銅めっきの工程の一つであるコンディショニングに関する記事でしたが、今回はコンディショニングのカチオン成分に関する記事となります。

カチオン成分にはどんな物質が使用されるのか

　コンディショニング剤に含まれるカチオン成分には、主に「カチオン性高分子（ポリマー）」と「第4級アンモニウム塩型の低分子界面活性剤」の2つのタイプが使用されます。

1. カチオン性高分子（カチオンポリマー）

　分子内に多数のプラス電荷（アミノ基やアンモニウム基）を持つ高分子化合物です。樹脂表面に強力かつ平滑に吸着し、一面をプラス電荷で覆うメインの改質剤として使用されます。

• ポリエチレンイミン（PEI: Polyethyleneimine）
  • 分子構造内に多数の一級・二級・三級アミンを持ち、高い電荷密度を誇ります。
• ポリジアリルジメチルアンモニウムクロリド（Poly-DADMAC）
  • 第4級アンモニウム基を環状骨格内に持つ強力なカチオンポリマーで、pHに依存せず常にプラスの電荷を維持できます。
• ポリアミン塩 / ポリビニルアミン / カチオン化ポリアクリルアミド
  • 分子量や電荷密度を調整しやすく、薄膜形成に適した高分子です。

2. 第4級アンモニウム塩型 界面活性剤（低分子）

　疎水基（アルキル鎖）と第4級アンモニウム基（プラス電荷）を合わせ持つ低分子の界面活性剤です。主に液の表面張力を下げて微細な穴（ビア）へ浸透させ、濡れ性を高める役割を果たします。

• アルキルトリメチルアンモニウム塩
  • 例：塩化セチルトリメチルアンモニウム（CTAC）、塩化ステアリルトリメチルアンモニウム
• ジアルキルジメチルアンモニウム塩
  • 例：塩化ジデシルジメチルアンモニウム
• アルキルベンジルジメチルアンモニウム塩
  • 例：塩化ベンザルコニウム（BKC）

配合におけるポイント

　実際の製品（市販のコンディショナー薬品）では、これらが単体ではなく組み合わせて配合されています。

• カチオンポリマー: 樹脂表面のプラス電位化と触媒（パラジウム）固定用
• カチオン界面活性剤: 微細ビアへの浸透・濡れ性向上用

　さらに、薬液の安定性向上やめっき阻害物質の除去を助ける目的で、非イオン（ノニオン）系界面活性剤やpH調整剤（有機酸・アルカリ）が併用されるのが一般的です。

化学的な触媒吸着ではどんな物質が使用されるのか

　物理的な凹凸（アンカー効果）や単なる静電気力に頼らず、「化学結合（主に配位結合や共有結合）」によって触媒を密着させる場合、パラジウムなどの触媒金属に電子を与えて強力に結合（錯形成・キレート結合）できる官能基（窒素や硫黄など）を持つ物質が使用されます。

　主に以下のような物質・化合物が用いられます。

1. イミダゾール系化合物（イミダゾールシラン・高分子）

　化学的な触媒吸着において最も代表的な物質群です。

• 特徴: 構造内の「イミダゾール環」に含まれる窒素原子（N）が、パラジウム（Pd）触媒に対して非常に強い配位結合（キレート結合）を形成します。
• 主な物質:
  • イミダゾール系シランカップリング剤
  • ポリビニルイミダゾール（PVI）
• 作用: 一方の端で樹脂と結合・密着し、イミダゾール環側でパラジウム触媒を化学的にガッチリと捕まえ固定します。

2. アミノ基含有シランカップリング剤・アミン化合物

　アミノ基（-NH2）に含まれる窒素の非共有電子対を利用して触媒と化学結合を作ります。

• 主な物質:
  • アミノシラン（例: 3-アミノプロピルトリメトキシシラン [APTMS] など）
  • ポリアリルアミン（PAA）、ポリエチレンイミン（PEI）
• 作用: シラノール基（$-\mathrm{Si-OH}$）などが樹脂表面と共有結合・水素結合で固定され、表面に並んだアミノ基がパラジウムイオンやコロイドに配位結合して化学的に保持します。

3. チオール（硫黄）系化合物・トリアジン系化合物

　硫黄原子（S）はパラジウムや銅などの金属と極めて強い化学結合を作る性質（親和性）を持っています。

• 主な物質:
  • メルカプトシラン（例: 3-メルカプトプロピルトリメトキシシラン）
  • トリアジンチオール誘導体
• 作用: チオール基（-SH）やトリアジン環が触媒金属と強力な化学結合を形成し、剥がれにくい強固な触媒核を形成します。

4. 自己組織化単分子膜（SAM）形成物質

　樹脂表面に分子レベル（ナノメートルオーダー）の極薄い単分子膜を整列させて形成する試薬です。

• 作用: 末端にアミノ基やイミダゾール基、チオール基などを配置した分子を基板上に美しく整列させ、その末端の化学的官能基だけでパラジウム触媒をピンポイントかつ高密度に化学吸着させます。

静電吸着との違い・利点

項目	静電吸着（静電引力）	化学的触媒吸着（配位結合・共有結合）
結合の力	電気的な引き合い（イオン結合的）	強力な化学結合（配位結合・共有結合）
脱離のしやすさ	液のpHや塩分濃度変化で剥がれやすい	洗浄や液変化に強く、非常に脱離しにくい
適用範囲	凹凸のある程度ある樹脂向け	アンカー効果が一切期待できない「超平滑樹脂」向け

　次世代の半導体パッケージ基板では、配線が極小化して樹脂表面を鏡面のようにツルツル（超平滑）にする必要があるため、こうした「イミダゾール系」「シラン系」「チオール系」などの化学結合型コンディショナー・プライマーの重要性が急速に高まっています。

イミダゾール系化合物はなぜ樹脂と強く密着するのか

　イミダゾール系化合物が半導体パッケージ基板の樹脂（主にエポキシ系樹脂やポリイミドなど）と強力に密着するのは、単なる表面付着ではなく分子レベルでの化学反応や多様な分子間相互作用が同時に働くためです。

1. エポキシ基との直接的な共有結合（最も強力な理由）

　パッケージ基板で多用されるABFなどのビルドアップ樹脂はエポキシ樹脂が主流です。

• 反応性: イミダゾール環に含まれる窒素原子（N）は非常に活性が高く、エポキシ樹脂の硬化剤としても使われるほどエポキシ基と相性が抜群です。
• 共有結合: イミダゾールが樹脂表面に残存する未反応のエポキシ基を攻撃して開環させ、分子同士が化学的に打ち合わされた状態（共有結合：C-N結合）を作ります。これが物理的なアンカーに頼らない強力な密着力の源泉です。

2. 多重の「水素結合」と酸塩基相互作用

• イミダゾール環内の窒素原子（特に非共有電子対を持つピリジン型窒素）は、極めて高い電子密度を持っています。
• これが樹脂表面に存在するヒドロキシ基（$-\mathrm{OH}$）やカルボニル基（$\mathrm{C=O}$）、アミド結合などの極性基と強固な水素結合や酸塩基引き合いを起こします。

3.π-π相互作用（芳香環同士の引き合い）

• イミダゾール環は平面的な芳香族性π電子系）を持っています。
• 一方、エポキシ樹脂などの骨格にもビスフェノール構造などの芳香環（ベンゼン環）が多く含まれています。
• この芳香環同士が重なり合って引き合う「π-π スタッキング」という相互作用が働き、分子同士がぴったりと吸着します。

4. シロキサン結合の形成（イミダゾールシランの場合）

表面処理剤として「イミダゾールシラン（イミダゾール基とシラン基を併せ持つ分子）」を使用する場合、分子のシラン側（-Si-OH）が樹脂表面の官能基や無機シリカフィラーと脱水縮合して強固な化学結合（-Si-O- 結合）を形成します。

---

　イミダゾール系化合物は、いわば「片手で樹脂と化学結合（共有結合・水素結合）し、もう片方の手でパラジウム触媒と配位結合する」という架橋（架け橋）の役割を果たします。

　そのため、アンカー効果（物理的な凹凸）が一切ない「鏡面のようにツルツルな超平滑樹脂」であっても、分子レベルで物理的・化学的に引き剥がせない強力な密着を実現できます。
