ラピダスコアによる設計関連会社との連携

　2nm世代の先端半導体量産を目指すラピダス（Rapidus）は、半導体の設計から製造までを包括的に支援する協業パートナーシップの枠組み「Rapidus CORE（ラピダスコア）」の立ち上げを発表しました。

　その第1弾として、国内外の設計・EDA（設計自動化ツール）・IP（設計資産）関連企業17社との連携体制を構築しています。

　自社で専任の高度な半導体設計チームを持たない顧客企業（自動車、産業機器、AI・データセンター事業者など）にとって、設計の難しさが先端半導体採用への巨大な参入障壁となっています。

　「設計からサポートできる体制」をあらかじめセットで提示（ワンストップ化）することで、顧客がラピダスの2nmプロセスの利用を開始しやすくし、製造受託（ファウンドリ案件）の早期獲得・製造ラインの稼働率確保へつなげる狙いがあります。

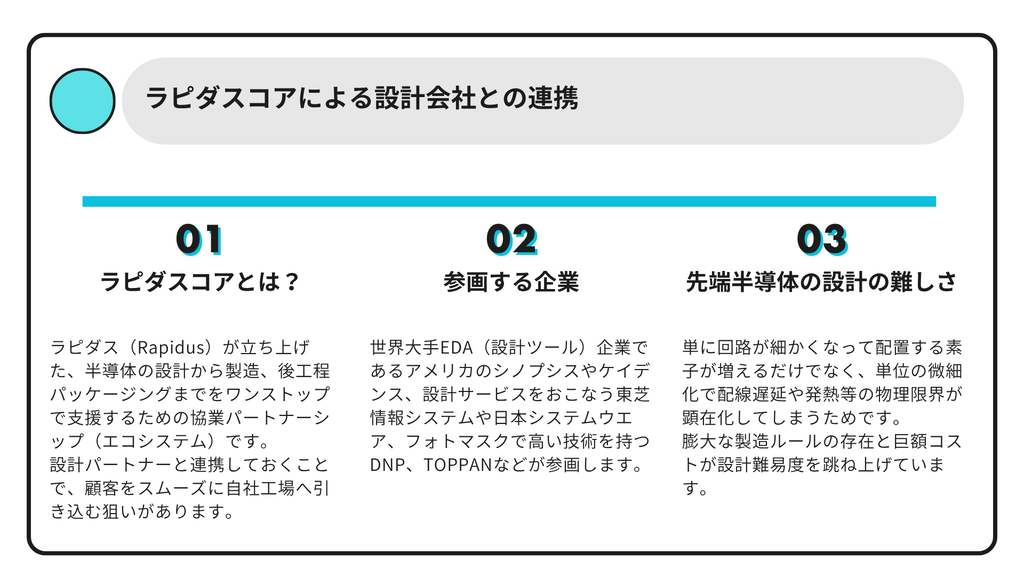

ラピダスコアとは何か

　 Rapidus CORE（ラピダスコア）とは、最先端半導体の量産を目指すラピダス（Rapidus）が立ち上げた、半導体の設計から製造、後工程パッケージングまでをワンストップで支援するための協業パートナーシップ（エコシステム）です。

主な仕組みと構成

　2nm（ナノメートル）世代のような最先端半導体は、設計の難易度やコストが極めて高いため、自社で高度な設計チームを持たない企業（AI事業者、自動車メーカー、産業機器メーカーなど）にとっては採用のハードルが高すぎます。

　ラピダスコアは、この「設計の壁」を打ち破るために各分野の専門企業を結集させた仕組みです。

1. 設計支援・デザインハウス
   • 顧客に代わって2nmプロセスの複雑な回路設計や最適化を行う。
   • （参画例：東芝情報システム、日本システムウエア、メイビスデザイン、Infosysなど）
2. 設計ツール（EDA）＆設計資産（IP）
   • 最先端チップを設計するためのソフトウェアや標準回路データを提供する。
   • （参画例：米Synopsys、米Cadence Design Systemsなど）
3. 後工程・パッケージング（順次拡大予定）
   • チップを基板に実装する2.5D/3Dパッケージング技術や材料・装置メーカーとの連携。

なぜ作られたのか（狙いとメリット）

顧客側のメリット（設計のハードル低下）

　自社に半導体設計ノウハウが少なくても、ラピダスコアのパートナー企業の支援を受けることで、自社専用の2nmカスタムチップを開発・製造できるようになります。

ラピダス側のメリット（製造案件の早期獲得）

　半導体工場（ファウンドリ）は顧客の設計データが持ち込まれなければ稼働できません。設計パートナーとあらかじめ連携しておくことで、国内外の顧客をスムーズに自社工場へ引き込み、2nmラインの稼働率を早期に確保する狙いがあります。

どんな企業が参画するのか

　「Rapidus CORE（第1弾）」に参画する17社は、半導体の設計・開発プロセスを網羅する国内外の専門企業で構成されています。主な企業とカテゴリは以下の通りです。

分野・役割	代表的な参画企業	主な役割
設計ツール（EDA）	シノプシス (Synopsys / 米) ケイデンス (Cadence Design Systems / 米)	2nm対応の設計ソフトウェア・ツールを提供
設計サービス・伴走	東芝情報システム 日本システムウエア（NSW） メイビスデザイン インフォシス (Infosys / インド) など	顧客に代わり回路設計や最適化業務を担当・サポート
印刷・マスク技術	大日本印刷（DNP） TOPPANホールディングス	最先端回路の描画技術（フォトマスク等）や周辺基板技術の連携

特徴　

　米国の世界最大手EDAベンダー（シノプシス、ケイデンス）や、インドの大手IT・設計サービス（インフォシス）、国内の実力派デザインハウスや印刷大手がタッグを組んでいます。

　これにより、国内外の顧客が「手ぶら」に近い状態からでもラピダスで2nmチップを作れる環境を整えています。

最先端半導体は、なぜ設計の難易度が高いのか

　最先端半導体（3nmや2nm世代など）の設計難易度が著しく高い理由は、単に「回路が細かくなって配置する素子が増えた」からだけではありません。物理限界に伴う悪影響の顕在化、製造プロセスとの密接な制約、そしてシステム全体の高度化が同時に押し寄せるためです。

1. 物理現象（RC遅延・IR Drop・熱）の顕在化

　回路がナノメートル単位まで縮小すると、物理的な限界に由来する問題が顕著になります。

• 配線抵抗（R）と寄生容量（C）の急増：トランジスタ自体のスイッチング速度が上がっても、微細化された極細金属配線の抵抗が増大し、信号伝達の遅延（RC遅延）が発生します。
• IR Drop（電圧降下）：極細の電源配線を通ることで局所的に電圧が落ち、誤動作や動作周波数の低下を引き起こします。
• 局所的な発熱（熱密度）：小さな面積に数十億〜数百億個の素子が集中するため、局所的な「ホットスポット」が発生しやすく、熱による動作不良や劣化を防ぐ設計が必要です。

2. トランジスタ構造の複雑化（GAAへの移行）

　2nm/3nm世代では、従来の平面構造（Planar）やFinFET構造から、チャネルの全周をゲートで覆うGAA（Gate-All-Around / Nanosheet）構造への移行が進んでいます。

• 漏れ電流（リーク電流）を抑える効果がある一方、3次元的な構造計算や寄生コンデンサの抽出が極めて複雑になり、回路シミュレーションの計算量が跳ね上がります。

3. 製造プロセス（EUV等）に依存する設計ルールの爆発

　最先端プロセスでは、「論理的に正しい回路」を描くだけでは製造できません。露光技術（EUVやHigh-NA EUV）や加工限界を考慮したDFM（Design for Manufacturability：製造性を考慮した設計）が不可欠です。

• DRC（設計ルールチェック）の肥大化：近接効果や加工のばらつきを避けるための設計ルールが数万～数十万項目に及びます。
• 製造ばらつき（Variability）の考慮：原子数個分の線幅の違い（Line Edge Roughness等）が性能に直結するため、プロセス・電圧・温度（PVT）のあらゆる変動条件を考慮したタイトなタイミング解析（STA）が求められます。

4. 後工程・先端パッケージング（チップレット・3D積層）の統合

　最先端チップの多くは、単一のシリコンダイ（Monolithic）ではなく、複数のダイを2.5D/3Dで高密度実装する「チップレット構造」を採用します。

• 単体チップの設計にとどまらず、シリコンインターポーザや3Dハイブリッドボンディングを通じたシリコン同士の接合部における信号整合性（SI）、電源整合性（PI）、熱・応力解析をシステム全体で同時に最適化する必要があります。

5. 検証（Sign-off）の肥大化と一発勝負のコスト重圧

• 計算コストとデータ量の肥大化：数千億規模のトランジスタと微細配線を精度高くシミュレーションするため、EDA（設計自動化ソフトウェア）を膨大なコンピューティングリソースで何週間も回し続ける必要があります。
• 失敗の許されないコスト構造：最先端ノードのフォトマスク作成や試作（Tape-out）には数百億円規模の費用がかかるため、一度の設計ミス（バグ）が破滅的な損失につながります。完全な検証を通すハードルが極めて高く設定されます。

---

　最先端半導体の設計とは、単なる「論理回路のレイアウト」ではなく、「ナノレベルの電気・熱・物理現象・量子効果を抑え込み、製造装置の加工限界や3D実装まで見越して最適解を導き出す高度な物理シミュレーション作業」となっていることが、難易度を跳ね上げている根本的な理由です。
