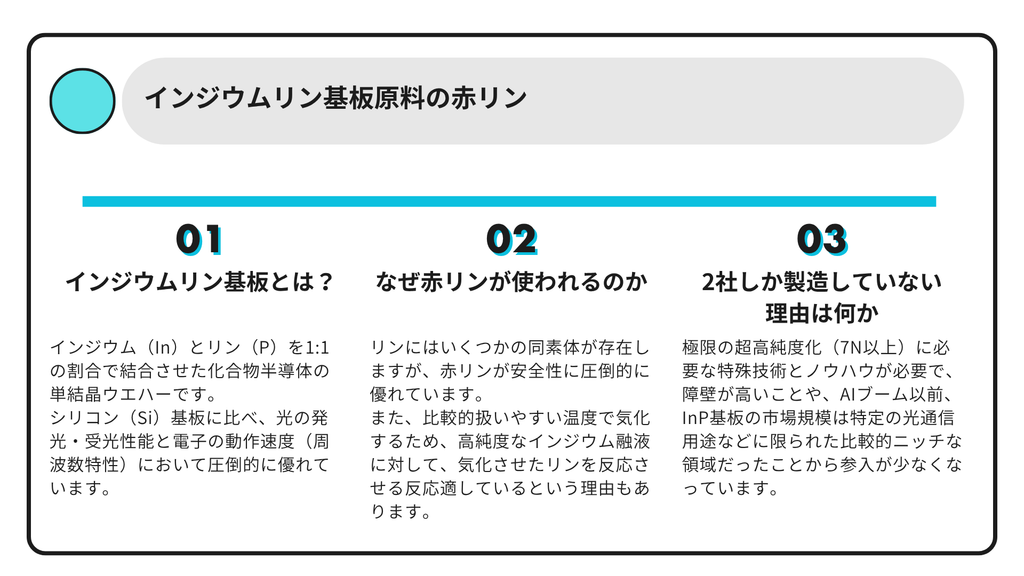

この記事で分かること

インジウムリン基板原料の赤リン

　インジウムリン（InP）基板の製造に不可欠な「超高純度赤リン（純度99.99999%／7N以上）」の供給は、世界市場において日本の化学メーカーである日本化学工業とラサ工業の2社がほぼ独占しています。

　InP単結晶を成長させる際、わずかな不純物の混入も結晶欠陥を引き起こし、光半導体としての性能（発光効率や伝送速度）を低下させます。そのため、不純物をppb（10億分の1）レベル以下まで削ぎ落とした7Nクラスの超高純度赤リンが必須となります。

InPウエハー自体のシェアもJX金属や住友電工といった日本企業が世界で大きな位置を占めていますが、その最上流にある原料（超高純度赤リン）段階から日本企業が強固なサプライチェーンを握っているといえます。

インジウムリン基板とは何か

　インジウムリン（InP）基板は、インジウム（In）とリン（P）を1:1の割合で結合させたIII-V族化合物半導体の単結晶ウエハーです。　

　一般的に広く使われるシリコン（Si）基板に比べ、光の発光・受光性能と電子の動作速度（周波数特性）において圧倒的に優れており、現代の光通信インフラや次世代高速通信を根底で支える基幹材料です。

主な特徴と強み

• 長距離光通信に最適な発光特性（直接遷移型半導体）
  • 光ファイバー伝送において最も光の損失（減衰）が少ない1.3μm〜1.55μm帯の赤外光を効率よく発生・検知できるバンドギャップ構造を持っています。
• 高精度なエピタキシャル成長（格子整合）
  • InP基板上に「InGaAsP（インジウム・ガリウム・ヒ素・リン）」などの多成分混晶膜を極めて欠陥が少なく結晶成長させることができ、通信用レーザーや高感度受光素子を薄膜形成する台座として適しています。
• 圧倒的な電子移動度（超高周波対応）
  • 電子の移動速度および飽和速度がシリコンやガリウムヒ素（GaAs）よりも高速なため、数百GHz帯に達する超高周波・高出力動作が可能です。

シリコン（Si）およびガリウムヒ素（GaAs）との比較

項目	シリコン（Si）	ガリウムヒ素（GaAs）	インジウムリン（InP）
材料分類	元素半導体（IV族）	III-V族化合物	III-V族化合物
発光効率	発光しない（間接遷移）	高い（直接遷移）	高い（直接遷移）
主要対応波長	–	0.85 μm帯（短波長・近距離）	1.3 μm / 1.55 μm帯（長距離通信用）
動作速度	普通	高い	極めて高い（Sub-THz・高出力）
主な用途	CPU/GPU、メモリ	スマホRF、短距離光通信	中長距離光通信、AI光電融合、6G、1550nm LiDAR

主な用途と需要急増の背景

• AIデータセンター・光電融合（CPO）向け光源
  • AIサーバー間の通信量が爆発的に増える中、銅線配線から光伝送へ切替える「光電融合技術（CPO: Co-Packaged Opticsなど）」が必須化しています。この光源となる半導体レーザー（DFBレーザーやEML）を作る基板としてInPが欠かせません。
• 5G / 6G・超高周波通信デバイス
  • サブテラヘルツ帯などの超高周波領域で動作する高出力トランジスタ（InP HBT）として、次世代移動通信や衛星通信のフロントエンドモジュールに採用されています。
• Eye-Safe（目に対して安全な）LiDAR
  • 自動運転用LiDARにおいて、人間の網膜を傷つけにくい1550nm波長のレーザー用基板として使用されます（従来の905nm GaAs系LiDARより遠方の障害物を高出力で検知可能）。

製造上の課題と市場

• 加工の難易度と割れやすさ
  • シリコン（12インチ/300mm）に比べて結晶構造が脆く加工時に割れやすいため、大口径化（現在は3〜4インチが主力、6インチへ移行中）と歩留まり向上が技術的課題です。
• 高い製造コスト
  • インジウム・超高純度赤リンともに極めて精製難易度が高く高価なため、ウエハー単価はシリコンの十数倍〜数十倍に達します。
• 日本企業の極めて高いシェア
  • InP基板の製造においては、JX金属や住友電気工業といった日本企業が世界市場の大部分（7割以上）を供給しています。

なぜ赤リンが必要なのか

　インジウムリン（InP）基板の製造において、リン源として「赤リン」が使われる理由は、大きく分けて3つあります。

1. インジウムリン（InP）の直接的な構成原料だから

　InPはインジウム（In）とリン（P）が1:1で結合した結晶です。インジウム金属と反応させてInP結晶を合成するためには、純度の高いリン元素の供給が不可欠です。

2. 他のリン同素体（黄リン・黒リンなど）に比べ「安全で扱いやすい」から

　リンにはいくつかの同素体（構造が異なる同種元素）が存在しますが、工業原料としては赤リンが圧倒的に優れています。

• 黄リン（白リン）との違い：黄リンは空気中で自然発火（約35℃）し、猛毒で取り扱いが非常に危険です。一方、赤リンは空気中で安定しており、自然発火せず毒性も低いため、安全に保管・輸送・加工ができます。
• 黒リンとの違い：黒リンは製造に超高圧が必要で非常に高コストなため、大規模な工業原料には向きません。

3. 半導体の結晶成長プロセス（加熱・気化）に適しているから

　InP単結晶を作るプロセス（LEC法やVGF法など）では、高純度なインジウム融液に対して、気化させたリンを反応させます。

　赤リンは加熱する（約400〜550℃）と比較的扱いやすい温度で気化（昇華）し、インジウムと効率よく均一に反応して高品質なInP化合物を形成できるという熱力学的な扱いやすさを持っています。

　「InPを作るための必須元素であり、安全に高純度精製・輸送でき、かつ結晶製造プロセスで化学反応させやすい形が赤リンである」というのが選ばれる理由です。

2社しか製造していない理由は何か　

　世界で2社（日本化学工業・ラサ工業）しか製造できない背景には、「技術」「安全」「市場規模」「顧客認証」の4つの強固な参入障壁が存在するためです。

1. 極限の超高純度化（7N以上）に必要な特殊技術とノウハウ

　インジウムリン（InP）基板用には、不純物をppb（10億分の1）レベル以下まで削ぎ落とした純度99.99999%（7N）以上が求められます。

• 原料からの多段階にわたる特殊蒸留・再結晶・気体精製技術が必要であり、製造装置の材質からの微量な金属溶出すら許されない極限の環境制御が求められます。
• 単に理論上の精製ができるだけでなく、それを工業規模で安定して品質ブレなく量産するノウハウは一朝一夕で再現できません。

2. 危険物の取り扱いと膨大な設備・安全投資

　精製前の原料である「黄リン」は、空気中で自然発火する猛毒・危険物です。

• 製造プロセス全体において、厳重な防爆設備、不活性ガス置換システム、特殊な毒物・危険物保管施設が不可欠となります。
• 防災・環境規制をクリアするための初期設備投資および運用コストが極めて大きく、新規参入のハードルを大幅に引き上げています。

3. ニッチ市場ゆえの「先行独占」と「回収リスク」

　AIブーム以前、InP基板の市場規模は特定の光通信用途などに限られた比較的ニッチな領域でした。

• 海外の化学大手企業にとっては、リスクと莫大な設備投資に対して市場規模が小さすぎたため、参入する投資対効果が合いませんでした。
• 結果として、長年にわたり安全に供給し続けてきた日本の2社が世界中の需要を完全に囲い込み、他社がつけ入る隙がない状態が固定化しました。

4. 半導体業界特有の厳しい品質認証（顧客ロックイン）

　InPウエハーメーカー（JX金属や住友電工など）は、単結晶の結晶欠陥を防ぐため、原料のわずかな物性変化を非常に嫌います。

• 一度2社の超高純度赤リンで製造プロセスや歩留まりを最適化すると、リスクを冒してまで新規参入メーカーの原料に切り替えるメリットがありません。

---

　危険物の安全管理と極限の精製技術という「コストとリスクの高い参入障壁」に対して、歴史的にニッチ市場だったため他社が参入せず、結果として高い技術力を持つ国内2社による寡占構造が完成しました。
