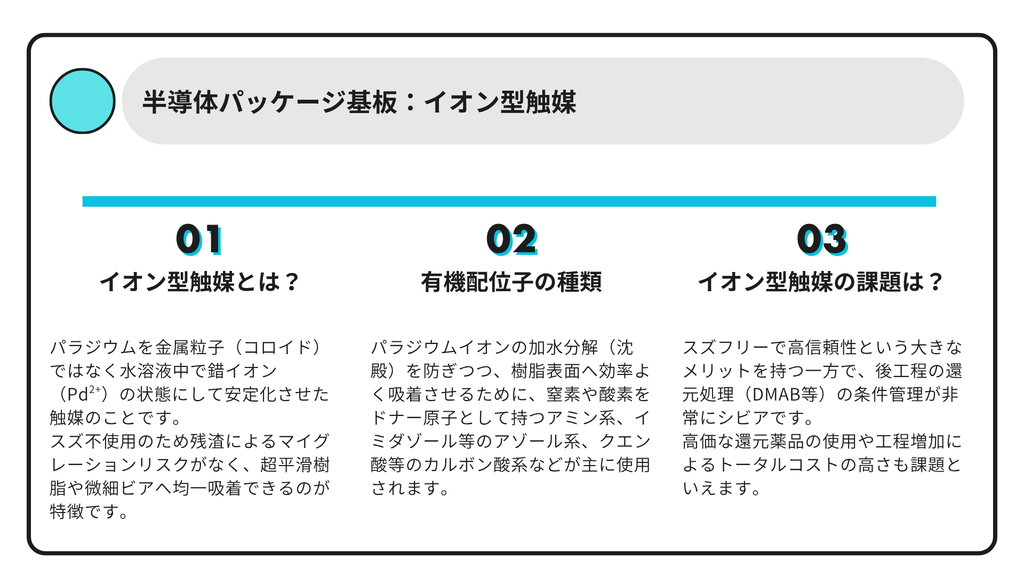

この記事で分かること

半導体パッケージ基板：イオン型触媒

　パッケージ基板とは、半導体チップ（ダイ）を載せ、マザーボードなどのメイン基板に接続するための中継基板のことです。半導体チップは非常に微細な端子を持ち、そのまま一般的なプリント基板（PCB）に直接実装することは極めて困難です。半導体パッケージ基板：ABFの特性

　そこでチップとマザーボードの間に介在し、電気信号を橋渡しする役割を持つのがパッケージ基板です。

　従来の半導体の微細化による性能向上が限界に近づく中、半導体の先端パッケージング技術であるビルドアップ多層構造による高密度・微細配線が求められ、半導体性能向上の新たな競争軸となっています。

　前回はキャタライザーの一種であるコロイド型触媒に関する記事でしたが、今回はイオン型触媒に関する記事となります。

イオン型触媒とは何か

　イオン型触媒（錯体型パラジウム触媒）とは、半導体パッケージ基板のシード層形成（無電解銅めっき前処理）において、パラジウムを金属粒子（コロイド）ではなく水溶液中で錯イオン（Pd²⁺）の状態にして安定化させた触媒のことです。

　高密度パッケージ基板（SAP法など）の微細配線化に伴い、従来の「コロイド型（Pd/Sn）触媒」に代わり現在の主流となっています。

1. 作用の仕組み（2段階プロセス）

　コロイド型が最初から金属の塊を吸着させるのに対し、イオン型は「吸着」と「還元（金属化）」を別々に行うのが特徴です。

1. 吸着（吸着工程）
   • パラジウムイオンが有機配位子と結合した錯体の状態で基板に接します。樹脂表面に存在するカチオン基やイミダゾール基などの吸着サイトへ、イオン（分子）レベルで均一・高密度に吸着します。※この時点ではまだ無電解めっきを開始する触媒活性はありません。
2. 還元（還元/活性化工程）
   • 吸着後、DMAB（ジメチルアミンボラン）や次亜リン酸などの還元剤液に浸すことで、吸着した Pd²⁺ を金属パラジウム（Pd⁰）へ還元します。これで初めて無電解銅めっきの起点となる触媒核が形成されます。

2. 主な特徴とメリット

• 完全な「スズフリー（Sn-free）」
  • 安定化や吸着にスズ（Sn）を一切使用しないため、回路間のショートやイオンマイグレーションの原因となるスズ残渣（不溶性スズ塩）が原理的に発生しません。
• 超平滑樹脂・極小ビアへの対応力
  • 粒子ではなく「イオン（分子）サイズ」で液中を行き渡るため、物理的な凹凸（アンカー）がない鏡面状の樹脂表面や、径が十数µm以下の極小ビア底部へも隙間なく均一に吸着します。
• 高密度配線（Fine Pitch）での高い絶縁信頼性
  • 配線幅/配線間隔（L/S）が数µmレベルの先進パッケージ基板（2.5D/3D実装向け基板）において、高い絶縁信頼性を確保できます。

コロイド型との比較

項目	イオン型触媒	コロイド型触媒（Pd/Sn）
液中での状態	パラジウム錯イオン	Pd核 ＋ Sn被膜のナノ粒子
スズ（Sn）の使用	不使用（Snフリー）	使用（保護・還元用）
吸着の単位	イオン・分子サイズ	粒子サイズ（数nm〜十数nm）
活性化方法	還元剤で金属化	酸でスズ被膜を溶去
絶縁信頼性	極めて高い	低い（Sn残渣リスク）
平滑樹脂への適性	極めて高い	低い（アンカーが必要）

どんな有機配位子が使用されるのか

　イオン型パラジウム触媒（錯体型触媒）では、水溶液中でのパラジウムイオン（Pd2+）の加水分解（沈殿）を防ぎつつ、樹脂表面へ効率よく吸着させるために、窒素（N）や酸素（O）をドナー原子として持つ有機キレート配位子が主に使用されます。

　代表的な有機配位子は、化学構造や機能によって主に以下の5つに分類されます。

1. アミン系・アミノ酸系配位子（脂肪族アミン）

　パラジウムイオンと強固なキレート環（5員環や6員環）を形成し、水溶液中での安定性を高める最も基本的な配位子です。

• エチレンジアミン（Ethylenediamine, C2H8N2）
• ジエチレントリアミン（Diethylenetriamine, C4H13N3）
• グリシン（Glycine, C2H5NO2）などのα-アミノ酸

　窒素原子（N）上の非共有電子対がパラジウムイオン（Pd2+）に強力に配位結合し、水中で水酸化パラジウムとなって沈殿するのを抑制します。

2. アゾール系・複素環アミン系配位子

　樹脂表面の処理剤（イミダゾール系シラン等）と親和性が高く、還元剤による金属化（Pd0への還元）の反応制御がしやすいバランスに優れた配位子です。

• イミダゾール（Imidazole, C3H4N2）およびその誘導体
• トリアゾール（Triazole, C2H3N3）
• 2,2′-ビピリジン（2,2′-Bipyridine, C10H8N2）

　イミダゾール環などの芳香族性窒素がパラジウムに配位します。基板表面の密着サイトと構造が類似しているため、吸着効率が非常に高くなります。

3. 有機カルボン酸・ヒドロキシ酸系配位子

　酸素原子（O）を介してキレートを形成し、液のpH変化に対する裕度（バッファー能）を高める目的で使用されます。

• クエン酸（Citric acid, C6H8O7）
• 酒石酸（Tartaric acid, C4H6O6）
• EDTA（エチレンジアミン四酢酸, C10H16N2O8）

　カルボキシ基（-COOH）やヒドロキシ基（-OH）が結合し、広いpH領域で錯体を安定に維持します。

4. 高分子ポリアミン系配位子（ポリマー型配位子）

　分子構造内に多数の窒素原子を持ち、パラジウムイオンを高密度に保持できる高分子化合物です。

• ポリエチレンイミン（Polyethyleneimine, PEI）
• ポリビニルピロリドン（Polyvinylpyrrolidone, PVP）

　1つの分子内に多数のアミノ基が存在するため、パラジウムイオンを網目状に抱え込み、樹脂表面へ高密度かつ強固に固着させることができます。

5. シランカップリング基含有配位子（プライマー一体型）

　配位子の分子構造内に、パラジウムへの配位部位と樹脂・基板への結合部位を同時に持たせた機能性配位子です。

• 3-アミノプロピルトリメトキシシラン（APTMS）
• イミダゾールシラン化合物

　分子の一端（アミノ基やイミダゾール基）がパラジウムに配位し、もう一端（アルコキシシリル基）が樹脂表面の官能基や無機シリカフィラーと共有結合（-Si-O-結合）を形成します。

有機配位子選定のポイント

　錯体の結合力（錯安定度定数）が「高すぎても低すぎてもダメ」という精密な設計が求められます。

• 結合力が低すぎる場合: 水で希釈された際や保管中に加水分解を起こし、パラジウムが沈殿してしまう。
• 結合力が高すぎる場合: 安定しすぎて後工程の還元剤（DMABや次亜リン酸）に反応せず、金属パラジウム（Pd0）へ還元されなくなってしまう。

　そのため、十分な液安定性を保ちつつ、還元工程でスムーズに解離・還元される適切な有機配位子が選定・調合されています。

イオン型触媒の課題はなにか

　イオン型触媒（錯体型パラジウム触媒）は、スズフリーで高信頼性という大きなメリットを持つ一方で、薬液の化学的挙動やプロセスの管理面でいくつかの重要な課題が存在します。

1. 「液安定性」と「還元性」のトレードオフ（薬液設計の難しさ）

　錯体としての結合力（錯安定度定数）の塩梅が極めて繊細です。

• 結合力が強すぎる場合: 水溶液中では極めて安定しますが、後工程の還元処理でパラジウムイオンが外れず、金属化されないため、めっきが未着（ボイド）になります。
• 結合力が弱すぎる場合: 水洗時や保管中に配位子が解離し、加水分解を起こして水酸化パラジウムの沈殿が発生します。

2. シビアな還元工程（アクセラレータ）のプロセス管理

　コロイド型とは異なり、イオン型は吸着段階では触媒活性を持たないため、強力な還元剤（DMABや次亜リン酸など）を用いた還元工程が必須となります。

• 還元不足：パラジウムイオンが金属化せず、無電解銅めっきがスタートしない（未着）。
• 過剰還元: パラジウムが急速に還元・遊離してめっき槽内へ持ち込まれ、無電解銅めっき液の自己分解（異常析出・液破綻）を引き起こす。
• 反応速度、還元液の濃度、pH、処理温度の管理幅が非常に狭い点が難点です。

3. 前処理（コンディショニング等）への強い依存性

　イオン型錯体は、樹脂表面にカチオン基や特定の極性基（アミド基、イミダゾール基など）が存在して初めて電気的・化学的に吸着します。

• 前段階のコンディショニング処理やシランカップリング処理が不均一だと、そのままパラジウムの吸着ムラ（＝めっき抜け）に直結します。
• 樹脂（ABF、ポリミイド、液晶ポリマー等）の種類が変わるごとに、前処理コンディショナーとの組み合わせを最適化する必要があります。

4. 薬液・プロセスのトータルコストが高い

• 高性能な有機配位子（精密合成されたアミン系・アゾール系など）の採用、還元剤（DMABなど高価な化学薬品）の使用、工程数の増加（還元槽の設置）により、従来のコロイド型（Pd/Sn）に比べて薬品コストおよび設備運用コストが高価になります。

5. 極微量Pdの残渣（飛散）によるショート・エッチング残りリスク

　スズのマイグレーションリスクはありませんが、還元処理時に液中に脱離・遊離した微小なパラジウムが非配線部（エッチングで落とすべき領域）に再付着することがあります。

• これが原因で非配線部に薄く銅が析出してしまったり、その後のクイックエッチング工程でエッチング残りが生じたりして、超微細配線（L/S 2/2 µm以下など）でショート不良を引き起こすリスクがあります。

まとめ

　イオン型触媒は「スズ残渣によるマイグレーションを無くす」という強みと引き換えに、「薬液の設計」「前処理との相性」「還元工程の厳密な条件制御」という高度な管理が求められるプロセスと言えます。
