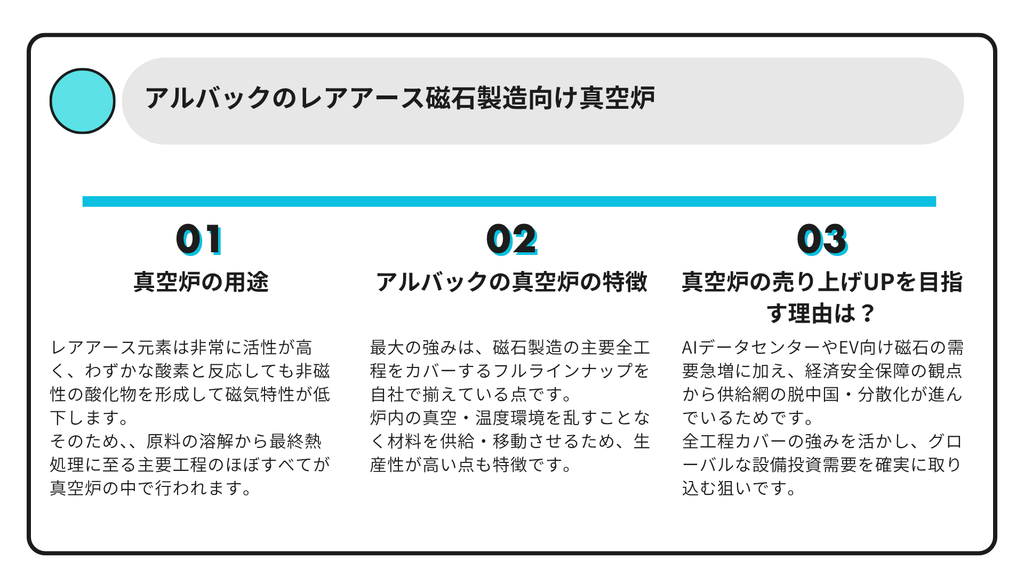

この記事で分かること

アルバックのレアアース磁石製造向け真空炉

アルバックは希土類（レアアース）磁石製造向け真空炉の受注高目標を2028年6月期に300億円以上（2026年6月期比で約6割増）へ引き上げる発表したことが報じられています。

　国内での需要拡大や地政学リスクへの対応を見据え、約20年ぶりとなる日本国内での生産体制構築・再開も視野に入れた対応となっています。

真空炉はレアアース磁石製造でどのように使用されるのか

　希土類（レアアース）磁石（主としてネオジム磁石：）の製造工程では、「極限まで酸化（酸素の混入）を防ぐこと」と「精密な熱・雰囲気制御」が性能を決定づけます。

　レアアース元素は非常に活性が高く、わずかな酸素と反応しても非磁性の酸化物を形成して磁気特性（保磁力・残留磁束密度）が著しく低下します。

　そのため、原料の溶解から最終熱処理に至る主要工程のほぼすべてで「真空炉（または真空雰囲気を維持した不活性ガス炉）」が使用されます。

ネオジムの用途や特徴に関する記事はこちら

1. 原料の溶解・鋳造工程（真空誘導溶解炉 / ストリップキャスト炉）

• 使用する装置: 連続式真空誘導溶解炉（SC炉：Strip Casting Furnace）など
• 目的としくみ:ネオジム、鉄、ホウ素などの高純度原料を高真空状態（または超高純度アルゴン雰囲気）で高周波誘導加熱により均一に溶融・合金化します。
• 技術的ポイント:溶融した金属を高回転の水冷銅ローラー上に滴下し、急冷凝固させます（ストリップキャスト法）。真空下で急速凝固させることで、微細かつ一小判状の理想的な主相（Nd2Fe14B）とネオジムリッチ相の微細組織を形成します。アルバックが強化している「真空溶解炉」はこの重要工程を担う基幹装置です。

2. 水素解砕（HD）/ 脱水素処理工程（真空水素処理炉）

• 使用する装置: 加熱脱水素処理機能付き真空炉（例：アルバック「FHHシリーズ」など）
• 目的としくみ:鋳造した合金薄片（ストリップ）に水素ガスを吸蔵させます。主相と粒界相での水素吸蔵膨張率の違いを利用して自己崩壊（内部亀裂）させ、後工程で粉砕しやすくします（水素脆化）。
• 技術的ポイント:水素を吸蔵させた後、真空加熱下で吸蔵された水素を完全に放出（脱水素）させます。この一連の反応は大気非暴露の真空・減圧容器内で行わなければ、粉末が爆発的酸化を起こす危険があります。

3. 焼結・時効熱処理工程（真空焼結炉・真空熱処理炉）

• 使用する装置: 連続/バッチ式真空焼結炉
• 目的としくみ:磁場中でプレス成型された磁石粉末の成形体を、1,000 ～1,100℃前後の高温真空下で加熱・焼結し、気孔のない高密度な金属体（理論密度の98%以上）へと緻密化させます。
• 技術的ポイント:
  • 焼結段階: 焼結中に残留気体や過剰な水分・バインダー分を真空排気で徹底的に脱ガスします。
  • 時効（エイジング）段階: 焼結後、 500～900℃ 程度の最適な温度で熱処理を行い、結晶粒界の組織（ネオジムリッチ相）をきれいに再配列させることで高い保磁力（減磁しにくさ）を引き出します。

4. 重レアアース粒界拡散工程（真空蒸着・拡散処理炉）

• 使用する装置: 真空粒界拡散炉
• 目的としくみ:EV用モータなど耐熱性（高保磁力）が求められる磁石において、ジスプロシウムやテルビウムなどの高価な「重希土類」を効率よく導入する最新技術です。
• 技術的ポイント:成形・焼結済みのネオジム磁石基材と重希土類源を高温真空炉内に配置し、蒸発・昇華させた重希土類元素を磁石表面から結晶粒界にのみ浸透・拡散させます。全量に重希土類を添加する従来の方式に比べ、希少元素の使用量を大幅に削減しつつ、高い耐熱保磁力を実現します。

まとめ：製造ラインにおける真空炉のカバー範囲

工程	真空炉の役割	最終性能への影響
1. 溶解・鋳造	原料を酸化させずに溶融し、均一な微細微小組織を急冷形成	残留磁束密度・最大エネルギー積（磁石の強さ）
2. 水素解砕	水素吸蔵による粉砕性と、真空加熱による完全脱水素	微粉砕時の粒度分布と酸化防止
3. 焼結・熱処理	高密度の緻密化と粒界相の健全な形成	物理的強度と基本保磁力（硬さ）
4. 粒界拡散	$\text{Dy}/\text{Tb}$ などの重レアアースを蒸気拡散	耐熱保磁力（高温下での減磁耐性）

　このように、原料合金の作製（ストリップキャスト）から粒界拡散による高機能化まで、高品質な希土類磁石を作るプロセスの主要な局面はすべて真空炉の中で行われていると言えます。

アルバックのレアアース磁石向け真空炉の特徴は何か

　アルバック（ULVAC）のレアアース磁石（ネオジム磁石等）向け真空炉は、世界トップクラスのシェアと高い技術的優位性を有しています。その主な特徴は以下の4点に集約されます。

1. 原料溶解から粒界拡散まで「全工程の装置」をワンストップ提供

　アルバック最大の強みは、磁石製造の主要全工程をカバーするフルラインナップを自社で揃えている点です。

• ストリップキャスト（SC）炉: 高真空下で合金を均一溶融し、水冷ロールで超急速凝固させる溶解・急冷装置。
• 脱水素処理炉: 水素解砕後の粉末から真空加熱で水素を完全除去する装置。
• 真空焼結炉 / 時効熱処理炉: 高密度化と微細組織形成のための熱処理装置。
• 粒界拡散（GBD）炉: 重レアアース（Dy/Tb）を表面から微量浸透させる最適化装置。

　単体装置の納入にとどまらず、前後の搬送や全ラインの真空プロセス統合まで一貫して提供できる点が競合に対する差別化要因となっています。

2. 量産性を飛躍させる「連続式・高スループット」機構

　従来のバッチ（単独処理）式に対し、高真空状態を維持したまま搬送・仕分けを行うマルチチャンバー構造や連続真空移送技術に優れています。

• 大容量・連続処理: 炉内の真空・温度環境を乱すことなく材料を供給・移動させる仕切弁（真空バルブ）機構により、ダウンタイム（待ち時間）を大幅に短縮。
• 厳密な温度均一性: 大型 furnace（炉構）内でも誤差の少ない精密な加熱・冷却制御を実現し、歩留まり向上と品質の均一化に貢献します。

3. 重レアアース（Dy/Tb）使用量を最小化する「粒界拡散（GBD）技術」

　EV用モータなどで求められる耐熱性（高保磁力）を確保するため、高価かつ資源リスクの高いジスプロシウム（Dy）やテルビウム（Tb）を節約する重レアアース粒界拡散処理に強みを持っています。

• 精密蒸発・気相制御: 磁石表面に微量の Dy/Tb を均一に蒸着・加熱拡散させることで、結晶粒界（粒のすき間）にのみ効果的に配置。
• コスト・資源リスク低減: 磁石全体の Dy/Tb 使用量を大幅削減（数分の1程度）しながら、高温下でも減磁しない高性能磁石の量産化を支えています。

4. 活性金属リスクに対応した「完全大気非暴露・安全自動化」

　ネオジム等の希土類粉末は極めて活性が高く、大気中の微量な酸素や水分で発火・微爆発を起こすリスクがあります。

• 高度な低酸素雰囲気輸送: 原料供給から焼結・取り出しに至るまで、超高真空および高純度不活性ガス（Arなど）で遮蔽した環境を保持。
• 搬送ロボット・FA連携: 人手を介さない大気非暴露の自動ハンドリングシステムを構築しており、高い安全性を担保しつつ直小判な酸化防止（磁気特性の極小劣化）を実現しています。

大幅な売り上げアップを狙う理由は何か

　アアルバックが受注高の大幅増（約6割増の300億円以上）を狙う背景には、主に需要の激増とサプライチェーンの再編という2つの要因があります。

先端・脱炭素分野での需要急増

• データセンター（DC）: AIサーバー普及に伴う冷却ファン用モータや電源の需要激増。
• 脱炭素・FA: 電気自動車（EV）の主駆動モータ、風力発電機、産業用ロボット向け希土類磁石の採用拡大。

サプライチェーン再編（経済安全保障）

• レアアース磁石の調達において地政学リスク対応や脱中国化（分散投資）が進んでおり、日米欧などで製造拠点の新設・増設投資が活発化。
• 同社も国内で約20年ぶりとなる生産体制再開を視野に入れるなど、グローバルな設備投資需要を確実に取り込むため。

全工程対応による一括受注の好機

　原料溶解（SC）から焼結、重レアアース使用量を減らす粒界拡散（GBD）まで全工程の装置を自社で揃えており、磁石メーカーの新規ライン投資を一括で受注できる強みがあるため。
