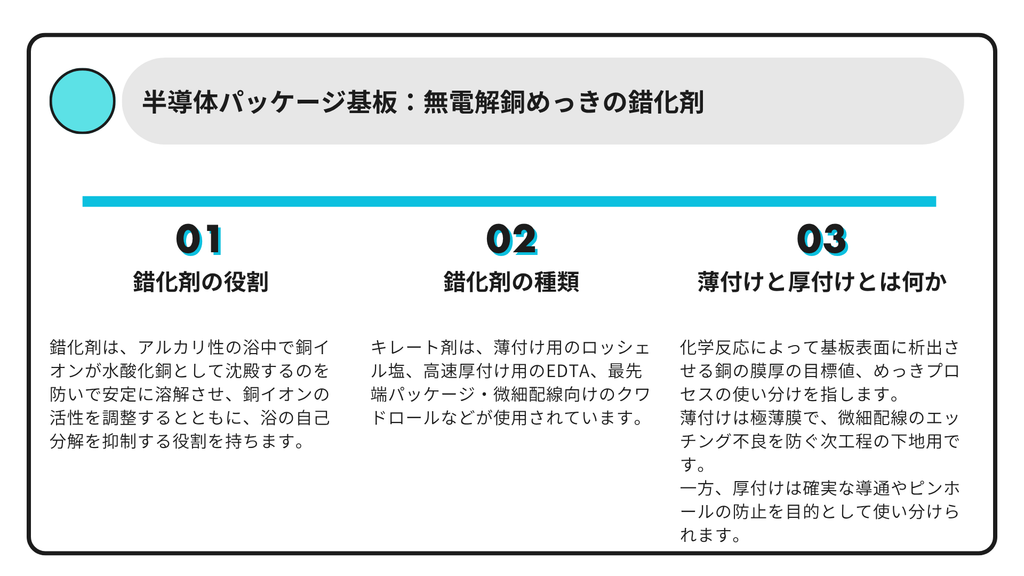

この記事で分かること

半導体パッケージ基板：無電解銅めっきの錯化剤

　パッケージ基板とは、半導体チップ（ダイ）を載せ、マザーボードなどのメイン基板に接続するための中継基板のことです。半導体チップは非常に微細な端子を持ち、そのまま一般的なプリント基板（PCB）に直接実装することは極めて困難です。

　そこでチップとマザーボードの間に介在し、電気信号を橋渡しする役割を持つのがパッケージ基板です。

　従来の半導体の微細化による性能向上が限界に近づく中、半導体の先端パッケージング技術であるビルドアップ多層構造による高密度・微細配線が求められ、半導体性能向上の新たな競争軸となっています。

　前回は無電解銅めっきの概略に関する記事でしたが、今回は無電解銅めっきの錯化剤に関する記事となります。

錯化剤はどのように使い分けるのか

　無電解銅めっき浴で使用されるキレート剤（錯化剤）は、めっきの目的（薄付けか厚付けか）、対象基板の仕様（微細配線・パッケージ基板か）、および環境規制への適合に応じて使い分けられます。

1. 主なキレート剤の種類と特徴

• ロッシェル塩（酒石酸カリウムナトリウム）
  • 特徴: 錯化力が比較的マイルドで、常温付近でのストライクめっき（ごく薄い下地めっき）に伝統的に使用されます。
  • 用途: 処理が穏やかでコントロールしやすい反面、析出速度が遅いため厚付けには向きません。
• EDTA（エチレンジアミン四酢酸）
  • 特徴: 銅イオンと強固な錯体を形成し、高温域でも安定して高い析出速度（高速浴）を維持できるため、長年広く使用されてきました。
  • 用途: 一般的なプリント基板の厚付け下地や信頼性が求められる標準的な用途。ただし、生分解性が低く環境負荷の観点から近年は代替が進んでいます。
• クワドロール（テトラキス(2-ヒドロキシプロピル)エチレンジアミン）
  • 特徴: 強アルカリ性浴中でも非常に高い安定性を示し、微細なビアや高密度配線に対応する優れためっき特性を持ちます。
  • 用途: 最先端の半導体パッケージ基板（FC-BGAやセミアディティブ法など）の製造。
• アミノ酸系・有機酸系（環境対応型キレート剤）
  • 特徴: グリシンなどのアミノ酸や環境負荷の低い有機酸をベースにしたものです。
  • 用途: 排水規制や環境負荷低減（EDTAフリー）が求められる最新の製造ライン。

2. 使い分けの基準

• 薄付け・ストライクめっき: ロッシェル塩など（コントロール性や基板へのダメージ抑制を重視）
• 標準的な厚付け・高速処理: EDTA（生産性と安定した皮膜形成を重視）
• 最先端パッケージ・微細配線: クアロールなど（微細ビアへの均一電着性や高密度対応を重視）
• 環境対応: アミノ酸系・有機酸系（排水処理の容易さと法規制クリアを重視）

　このように、現場に求められる生産性、基板の微細化レベル、環境への配慮に合わせて最適なキレート　剤が選択されています。

無電解銅めっきの薄付けと厚付けとは何か

　無電解銅めっきにおける「薄付け」と「厚付け」とは、化学反応によって基板表面に析出させる銅の膜厚の目標値と、それに伴うめっきプロセスの使い分けを指します。

　半導体パッケージ基板の製造では、後工程や求められる配線の微細さに応じて、銅の厚みを精密にコントロールする必要があります。

1. 薄付け（うすづけ / ストライクめっき・フラッシュめっき）

• 主な目的:
  • 後工程で行う「電解銅めっき（電気めっき）」のための下地（給電層）を最小限の厚みで確実に作ること。
  • 最先端の半導体パッケージ基板（FC-BGAなど）における微細配線（L/S = 数 $\mu$m 以下）の形成。
• メリット:あとで不要な下地銅を削り取る「フラッシュエッチング」を行う際、膜が薄いほど回路の脇が削れて細る現象（サイドエッチング）を抑え、超微細な回路を正確に作ることができます。
• 代表的な浴: ロッシェル塩などを用いたマイルドな浴。

2. 厚付け（あつづけ）

• 主な目的:
  • 絶縁基板の表面や深いビア（穴）の内部に、しっかりとした導電層をしっかりと定着させること。
  • 電気めっきの補助だけでなく、化学銅だけで一定の厚みを確保する必要がある仕様。
• メリット:
  • 導通不良のリスクを減らし、ピンホール（小さな穴や隙間）のない頑丈な下地を作ることができます。
• 代表的な浴: EDTAなどを用いた高速かつ安定性の高い浴。

---

　近年のAIチップ向けなど最先端の半導体パッケージ基板では、配線の微細化に伴い、エッチング不良や回路の断線を防ぐために「できるだけ薄く、かつムラなく均一につける（薄付け）」ことが主流になっています。

なぜロッシェル塩は析出速度が遅いのか

　ロッシェル塩（酒石酸カリウムナトリウム）を用いた無電解銅めっき浴の析出速度が遅い主な理由は、その錯化力（キレートの強さ）の特性と浴の安定性に由来します。

1. 錯化力がマイルドで高濃度化しにくい

　EDTAやクアロールなどの強力なキレート剤に比べ、ロッシェル塩と銅イオンの結合（安定度定数）は比較的弱く、アルカリ性領域では銅イオンが水酸化銅として沈殿しやすくなります。

　そのため、浴中に高濃度の銅イオンを安定して溶解させておくことができず、反応の元となる銅の供給量が少なくなります。

2. 浴の自己分解（暴走）を防ぐための制限

　結合がルーズであるため、反応を急激に進めようと温度を上げたり活性を高めたりすると、基板表面以外（液中や槽の壁面）で銅が勝手に還元・析出する「自己分解（液の暴走）」を起こしやすくなります。安全に運用するため、意図的にマイルドな低速条件に抑えられています。

3. 用途としてのコントロール性

　あえて析出速度を遅くすることで、急激な反応による粗大な結晶の成長やムラを防ぎ、極めて薄い膜や初期のシード層を均一かつ緻密にコントロールすることに適した設計になっているためです。
