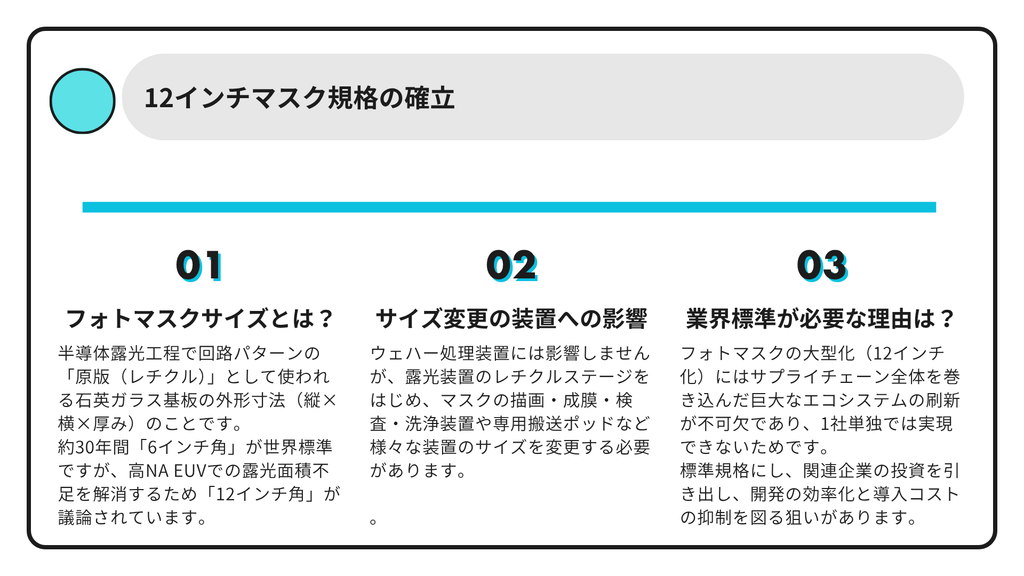

この記事で分かること

12インチマスク規格の確立

　TSMCとASMLは、2030年から次世代の「高NA（High-NA）EUV露光装置（NA=0.55）」を先端ノードの量産プロセスへ導入する計画を正式に発表しました。

　High-NA EUVの生産性を極大化するための新たな業界標準イニシアチブ（12インチフォトマスクの導入）も提示しています。

　TSMCはこれまで「既存の0.33 NA EUV＋マルチパターニング技術の組み合わせの方がコスト競争力で勝る」として導入を急ぎませんでした。

　しかし、AI向け大型半導体の集積度要求が高まる2030年頃を見据え、12インチマスク規格の確立とセットで導入することで、コスト効率と生産性を両立させる判断を下したと言えます。

　前回は、高NA（High-NA）EUV露光装置の概要に関する記事でしたが、今回は、12インチフォトマスクの規格に関する記事となります。

フォトマスクサイズとは何か

フォトマスクサイズとは、半導体露光工程で回路パターンの「原版（レチクル）」として使われる石英ガラス基板の外形寸法（縦×横×厚み）のことです。

　半導体業界では、約30年以上にわたり6インチ角（約152.4mm × 152.4mm、厚さ約6.35mm）が国際標準規格（SEMI規格）として広く使われています。

なぜ「サイズ」が重要なのか

　フォトマスクのサイズは、「1回の露光でウエハ上にどれだけの面積の回路を一括描画できるか（露光フィールド）」を直接左右します。

【フォトマスク】                 【露光装置（縮小投影）】              【ウエハ上の転写領域】
原版サイズ：6インチ               1/4倍に縮小転写                     最大 26mm × 33mm
(152.4mm × 152.4mm)    ――――――――――――――――――――――――――――――＞       （フルフィールド）

　露光装置はマスク上のパターンを縮小してウエハに焼き付けるため、マスクの大きさがウエハ上の1回の最大照射領域（26mm × 33mm）の物理的限界を決めています。

6インチと次世代12インチの比較

　High-NA EUV（高NA EUV）の登場に伴い、TSMCやASML主導で12インチ（約304.8mm × 304.8mm）への規格拡大が進められています。

項目	6インチ（現行標準）	12インチ（次世代規格）
基板外形寸法	152.4mm × 152.4mm	304.8mm × 304.8mm
基板面積	1（基準）	4倍
High-NA EUVでの転写面積	26mm × 16.5mm（ハーフフィールド）	26mm × 33mm以上（フルフィールド復元）
主な用途	ArF / KrF / 0.33 NA EUV全般	0.55 High-NA EUV（2030年〜）

12インチ化が必要とされる理由

　High-NA EUV露光装置では、縦方向の縮小率が1/8倍に上がった（アナモルフィック光学系）ため、6インチマスクのままだとウエハ上の描画領域が従来の半分（26mm × 16.5mm）に縮小してしまうという問題が生じました。

　大型のAIチップなどを1回の露光で収めることができなくなるため、フォトマスク自体を12インチへ大型化し、有効パターンエリアを広げることで、従来の照射領域（26mm × 33mm）を再確保するアプローチが取られています。

フォトマスクサイズ変更で変更が必要な装置は何か

　フォトマスクのサイズを「6インチ」から「12インチ」に大型化する場合、ウェハー処理装置には影響しませんが、「フォトマスクの製造・検査・搬送・使用（露光）に関わるすべての装置（マスクエコシステム）」の刷新・新開発が必要になります。

　具体的には、以下のサプライチェーン全体の装置群で12インチ対応の新型プラットフォームが必要となります。

1. 露光装置（スキャナー）

• レチクルステージ（マスク駆動機構）: 面積・重量が約2倍以上になる12インチマスクを、極限の精度と加速度でスキャン駆動するための高出力ステージと制御系。
• レチクル搬送モジュール（RHO/RHU）: 露光装置内で12インチポッドからマスクを取り出し、ステージへ給排するロボットアームやアライメント機構。

2. マスク描画・ブランクス製造装置

• マルチビーム電子線描画装置（Multi-Beam EB Writer）: 12インチ基板に回路パターンを描画する装置（ニューフレアテクノロジ、JEOL等）。大型基板を保持する真空ステージの大型化と描画領域の拡大が必要。
• スパッタリング（成膜）装置: 石英基板上にEUV光を反射するモリブデン/シリコン（Mo/Si）多層膜や吸収体を成膜する装置（AGC、HOYAなどのブランクスメーカー用）。
• 基板超精密研磨装置: 12インチ大面積において原子レベルの平坦性を実現する研磨装置。

3. マスク検査・計測・修正装置

• EUVアクティニック（EUV光）欠陥検査装置: EUV光（13.5nm）を用いて12インチマスク上の微細な欠陥を検査する装置（レーザーテック等）。
• 電子線/光学マスク検査装置: 描画後のパターン形状や位置精度を検査する装置（KLA等）。
• マスク修正装置（Mask Repair）: 集束イオンビーム（FIB）や電子線を用いて、マスク上の微細な描画欠陥を局所修正する装置。

4. マスクプロセス・洗浄装置

• 現像・塗布装置（Coater/Developer）: 12インチ大面積に感光材（レジスト）を均一に塗布・現像するスピン処理機。
• マスク用ドライエッチング装置: 12インチ基板全域で均一にパターンを刻む枚葉式エッチング装置。
• マスク洗浄装置（Mask Cleaner）: ナノ粒子を除去する薬液・超純水・メガソニック（超音波）洗浄装置。

5. ペリクル（防塵カバー）関連装置

• ペリクルマウンター（Pellicle Mounter）: 12インチサイズの大型EUVペリクル膜を、歪みやたわみなくマスクフレームに高精度装着する装置。
• ペリクル検査機: 大型ペリクル自体の膜厚均一性やピンホール欠陥を検知する装置。

6. 搬送・保管・物流インフラ（ロジスティクス）

• 専用搬送ポッド（EUV-POD）: 12インチマスクを超高真空・超極小粒子環境で保管・輸送する新規格ケース。
• レチクルストッカー & OHT（自動搬送システム）: クリーンルーム天井を走り、12インチPODを保管・露光装置へ搬送する自動ロボット。

---

12インチマスクへの移行は、単に「枠を大きくする」のではなく、フォトマスクに関する全製造・評価インフラをゼロから新設計（プラットフォーム刷新）することを意味します。

　そのため、2031年の試作ライン（Pilot Line）構築および2033年の本格導入に向けて、レーザーテックやニューフレアテクノロジ、東京エレクトロン、ASML、KLAといった主要装置メーカーが今後約4〜5年をかけて開発を進めていくことになります。

なぜ業界標準イニシアチブを提示したのか

　TSMCやASMLが単独の独自規格ではなく「業界標準イニシアチブ」として提示した最大の理由は、フォトマスクの大型化（12インチ化）にはサプライチェーン全体を巻き込んだ巨大なエコシステムの刷新が不可欠であり、1社単独では実現できないためです。

1. 装置・材料メーカーからの投資を引き出すため

　12インチフォトマスクの実現には、描画機（ニューフレア）、検査装置（レーザーテック、KLA）、ブランクス基板（AGC、HOYA）など、多数の周辺装置・材料メーカーが巨額のR&D投資を行う必要があります。

　「業界共通の標準規格」として確約しなければ、各メーカーが投資リスクを取れず、開発が滞ってしまいます。

2. 開発・製造コストの肥大化を防ぐため（スケールメリット）

　High-NA EUV関連の装置や部材はただでさえ超高価です。ファウンドリ各社（TSMC、Intel、Samsungなど）がバラバラの仕様を採用すると、部材や装置が専用品となりコストが跳ね上がります。

　業界統一規格にすることで開発を効率化し、量産効果（スケールメリット）によってシステム全体の導入コストを抑える狙いがあります。

3. 1nm世代の製造プロセスにおける主導権（デファクトスタンダード）の獲得

　TSMCとASMLが主導して早期に標準化を進めることで、2030年以降の1nm世代における次世代露光技術のルール形成を制し、量産立ち上げの成功率を高める戦略的意図があります。
