この記事で分かること

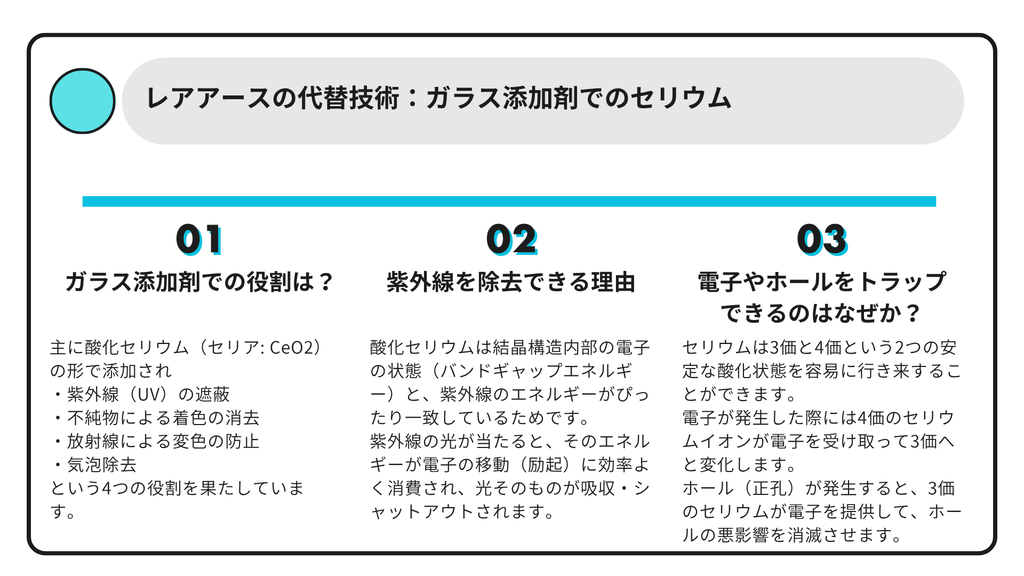

レアアースの代替技術：ガラス添加剤でのセリウム

　2026年上半期（1〜6月）における日本のレアアース（希土類）輸入量は、中国による対日輸出規制導入前（2024年同期）の約2割にまで大きく落ち込んでいることが判明しました。

　EV（電気自動車）の駆動用モーターや半導体製造装置・材料に不可欠なレアアースの調達急減に対し、ベトナムや米国など中国以外からの代替調達や内製化が進んでおらず、サプライチェーンへの強い懸念が広まっています。

　第三国ルートの本格化など調達先の多角化を進めてるとともに、代替技術の実用化が強く望まれています。

　前回は自動車用排ガス浄化触媒でのセリウムの酸化鉄や酸化銅での代替に関する記事でしたが、今回はガラス添加剤でのセリウムの働きに関する記事となります。

ガラス添加剤でのセリウムの役割は何か

　ガラス添加剤としてのセリウム（Cerium / 元素記号: Ce）は、主に酸化セリウム（セリア: CeO2）の形で添加され、紫外線（UV）の遮蔽、不純物による着色の消去（脱色）、放射線による変色の防止、および環境配慮型の清澄（気泡除去）という4つの重要な役割を果たしています。

1. 紫外線（UV）の吸収・遮蔽（UV Absorber）

　酸化セリウム（CeO2）は、可視光線（目に見える光）の透過率を高く保ったまま、有害な近紫外線（波長 300〜400 nm）を強力に吸収する特性を持っています。

• 用途: 自動車のUVカットガラス、建材用ガラス、薬品・食品の容器ガラス（内容物の光劣化防止）。
• 特徴: 従来用いられていた酸化チタン（TiO2）などに比べて、可視光線を遮らず透明感を維持しやすい利点があります。

2. 脱色剤（Decolorizer）

　ガラス原料（珪砂など）に不純物として含まれる微量の鉄分（二価の鉄イオン: Fe2+）は、ガラスを青緑色に着色させてしまいます。

• 作用メカニズム: 酸化セリウム（Ce⁴⁺）を添加すると、Fe²⁺ から電子を奪って三価の鉄イオン（Fe3+）へ酸化させます。
  • 化学反応: Fe²⁺ + Ce⁴⁺ → Fe³⁺ + Ce³⁺
• 効果: Fe³⁺ の着色力は Fe²⁺ よりも非常に弱く、わずかに黄緑色を帯びる程度になるため、ガラス全体として肉眼ではほぼ無色透明に見えるようになります（化学的脱色）。

3. 耐放射線・耐ソーラリゼーション着色防止（Anti-Solarization）

　ガラスに強い紫外線や放射線（X線やγ線など）が長時間当たると、内部に電子の欠陥（カラーセンター）が生成され、黒褐色に変色する現象（ソーラリゼーション）が起こります。

• 作用メカニズム: セリウムイオン（Ce³⁺ / Ce⁴⁺）がガラス内部で生成した電子やホール（正孔）を捕獲（トラップ）し、カラーセンターの形成を未然に防ぎます。
• 用途: 原子力施設の耐放射線覗き窓、宇宙船・人工衛星の太陽電池用カバーガラス、医療用レントゲン機器の防護ガラス。

4. 環境対応型の清澄剤（Refining Agent）

　ガラスを熔融（約 1400〜1500 ℃）する際、内部に残る微小な気泡を除去して透明度を高める「清澄（脱泡）」の役割を果たします。

• 作用メカニズム: 高温下で酸化セリウムが分解して酸素ガス（O2）を放出し、周囲の小さな気泡を取り込んで大きく浮上させます。
  • 化学反応: 4 CeO2 ⇄ 2 Ce2O3 + O2
• 環境面でのメリット: 従来使われていた有毒な三酸化二ヒ素（As2O3）や三酸化二アンチモン（Sb2O3）の代替えとなる、安全で環境負荷の低い清澄剤として利用が進んでいます。

なぜ紫外線の除去ができるのか

　酸化セリウム（Cerium Oxide / セリア: CeO2）が紫外線を効果的に除去（吸収・遮蔽）できる理由は、結晶構造内部の電子の状態（バンドギャップエネルギー）と、近紫外線のエネルギーがぴったり一致しているためです。

1. バンドギャップエネルギー（Band Gap Energy）の一致

　酸化セリウム（CeO2）は半導体としての性質を持っており、電子が存在できる「価電子帯（Valence Band）」と、自由に変形・移動できる「導電帯（Conduction Band）」の間に、電子が飛び越えなければならないエネルギーの壁（バンドギャップ: Eg）が存在します。

• CeO2のバンドギャップ: 約 3.0 〜 3.2 eV（エレクトロンボルト）
• 光のエネルギー関係: この 3.0 〜 3.2 eV という値は、光の波長に換算すると約 380 〜 410 nm（ナノメートル）に相当します。

　酸化セリウムのバンドギャップは「近紫外線（UV-A, UV-B）」の波長領域と重なるため、紫外線の光が当たると、そのエネルギーが電子の移動（励起）に効率よく消費され、光そのものが吸収・シャットアウトされます。

2. 電荷移動遷移（Charge Transfer Transition）

　具体的な電子の動きとして、酸化セリウム内部では酸素イオンからセリウムイオンへの電子移動（O 2p → Ce 4f）が起こります。

• 紫外線のフォトン（光量子）が CeO2 に衝突する。
• 酸素（O 2p 軌道）にある電子が紫外線のエネルギーを吸収し、セリウム（Ce 4f / 5d 軌道）へと飛び移る。
• この際、光エネルギーが熱エネルギーなどに変化して無害化されるため、透過しようとする紫外線が消失します。

3. なぜ「可視光」は通して透明なのか

　紫外線を吸収する一方で、目に見える「可視光線（波長 約 400 〜 700 nm）」はそのまま通す（透過する）ことができます。

• 理由: 可視光線は紫外線よりも持っているエネルギーが低く（約 1.8 〜 3.0 eV）、CeO2 のバンドギャップ（3.0 〜 3.2 eV）を超えることができません。
• 結果: 電子が可視光を吸収して励起することができないため、光はそのまま通過し、ガラスや薄膜として高い透明性を維持できます。

　酸化セリウムは光触媒活性が非常に低いため、ガラスやコーティング材自体を痛めることなく、長期間安全に紫外線だけを吸収し続けることができます。

なぜガラス内部で発生する電子やホールをトラップできるのか

　ガラス内部で放射線（X線やγ線）や強烈な紫外線を受けると発生する「不電子（自由電子: e^–）」や「ホール（正孔: h⁺）」をトラップできる最大の理由は、セリウムが3価と4価という2つの安定な酸化状態を容易に行き来できる（多価イオンである）からです。

　ガラス中に3価と4価のセリウムが共存していることで、電子とホールの両方に対して同時に捕獲作用を発揮します。

1. 電子とホールの発生と変色（ソーラリゼーション）の仕組み

　放射線などがガラスに当たると、ガラス骨格の酸素などから電子が弾き出され、対となるホール（電子の抜け穴）が発生します。

• 自由電子:e^–
• ホール（正孔）: h⁺

　これらがガラス構造の欠陥（不純物や酸素欠損）に捉えられると「カラーセンター（色中心）」という光を吸収する構造が形成され、ガラスが茶褐色に変色してしまいます。

2. セリウムによる「ダブルトラップ」の化学的メカニズム

　セリウムはガラス溶融時の条件により、内部に3価と4価、両方の形態で存在しています。この2つのイオンが、それぞれ電子とホールを以下のように補獲・無害化します。

① 不純な電子（e–）のトラップ

　4価のセリウムイオンは、強い電子受容体（電子を欲しがる性質）として働きます。

• 反応: Ce⁴⁺ + e^– → Ce³⁺
• 作用: 発生した自由電子を4価のセリウムが素早く受け取って3価へと変化し、電子がカラーセンターに落ち込むのを防ぎます。

② ホール（h+）のトラップ

　3価のセリウムイオンは、電子を供給しやすい（電子供与体）性質を持っています。

• 反応: Ce³⁺+ h⁺ →Ce⁴⁺
• 作用: 発生したホールに3価のセリウムが自らの電子を提供して埋める（またはホールを補獲する）ことで、4価のセリウムと変化し、ホールの悪影響を消滅させます。

3. なぜトラップしてもガラスが着色しないのか

　通常の金属イオンが電子やホールを捕獲すると、可視光を吸収する状態へ変化して色づいてしまいます。

　しかし、セリウムの場合はトラップ後に生じたCe³⁺やCe⁴⁺の光吸収帯が可視光領域（波長 400〜700 nm）ではなく、すべて紫外領域（波長 400 nm 以下）にとどまります。

　そのため、内部で大量の電子やホールをトラップして処理し続けても、人の目には「透明なまま」に見えるという特有の強みを持っています。
