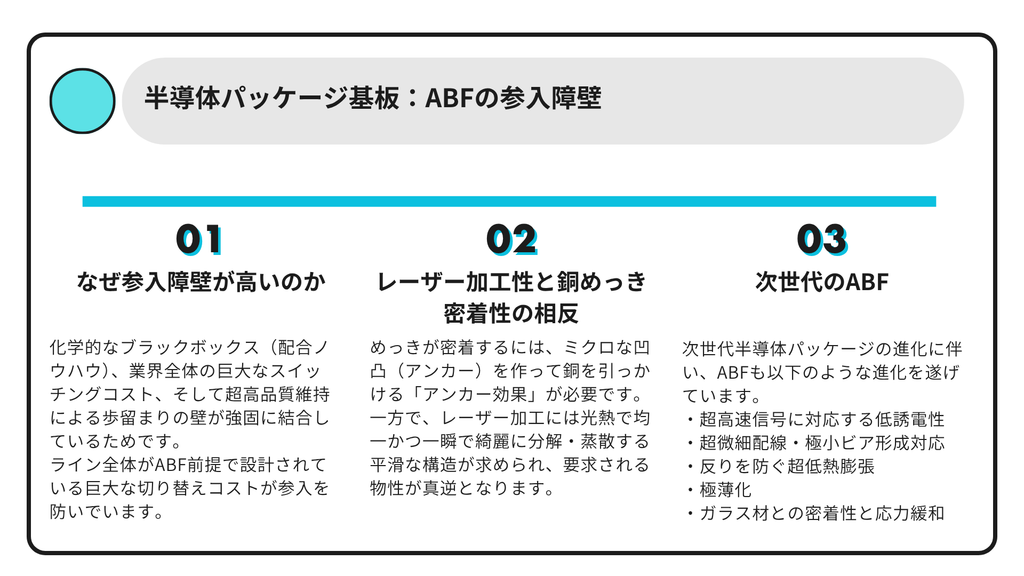

この記事で分かること

半導体パッケージ基板：ABFの参入障壁

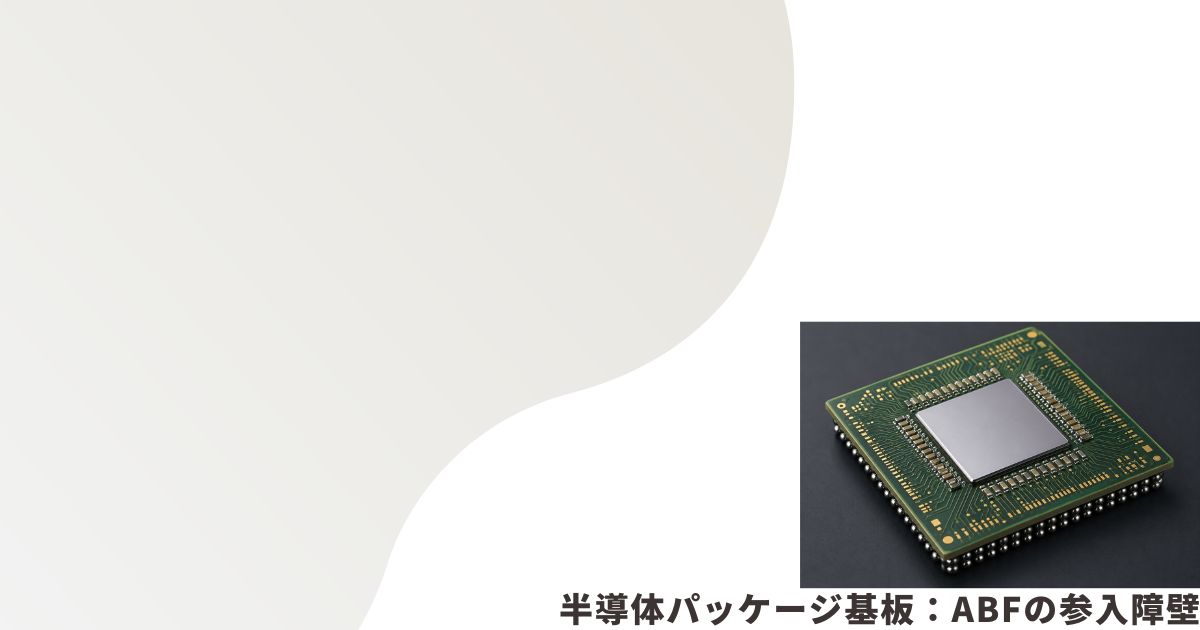

　パッケージ基板とは、半導体チップ（ダイ）を載せ、マザーボードなどのメイン基板に接続するための中継基板のことです。半導体チップは非常に微細な端子を持ち、そのまま一般的なプリント基板（PCB）に直接実装することは極めて困難です。半導体パッケージ基板：ABFの特性

　そこでチップとマザーボードの間に介在し、電気信号を橋渡しする役割を持つのがパッケージ基板です。

　従来の半導体の微細化による性能向上が限界に近づく中、半導体の先端パッケージング技術であるビルドアップ多層構造による高密度・微細配線が求められ、半導体性能向上の新たな競争軸となっています。

　前回はABFの特性に関する記事でしたが、今回はABFの参入障壁の高さや次世代のABFに関する記事となります。

なぜ参入障壁が高いのか

　味の素のABF（Ajinomoto Build-up Film）が他社に容易に模倣・参入されない背景には、化学的なブラックボックス（配合ノウハウ）、業界全体の巨大なスイッチングコスト、そして超高品質維持による歩留まりの壁が強固に結合しているためです。

---

1. トレードオフを極限で両立する「ブラックボックス」配合技術

　絶縁材料には、本来相反する複数の物理特性（トレードオフ）をすべて同時に満たすことが求められます。

• 低熱膨張 vs 膜の柔軟性：熱膨張を抑えるために無機フィラー（シリカなどの微粒子）を大量に詰め込むと、フィルムが脆くなり割れてしまいます。
• レーザー加工性 vs 銅メッキ密着性：微細な穴（ビア）を素早くきれいに開けられる加工性と、超微細な配線パターンを強固に密着させる表面特性を両立する必要があります。

　これらを完璧なバランスで両立する「樹脂・アミノ酸誘導体・フィラー・カップリング剤」の分子設計や混合比率は、特許公開情報だけでは再現できない暗黙知（ノウハウ）として厳重にブラックボックス化されています。

2. 業界全体での「完全最適化」と膨大なリスク

　Intel、AMD、NVIDIA、TSMC、ASEなどの主要メーカーは、ABFの物理特性（熱膨張率・硬化温度・レーザー吸収率など）を前提に製造ラインやプロセス条件を構築しています。

• 年単位の認定テスト：代替材料を採用・認定するには、過酷な熱サイクル試験や信号伝送テストなど2〜3年以上の歳月と膨大な費用がかかります。
• 致命的な歩留まりリスク：最先端AI用GPUなどのパッケージング工程で、材料不具合による断線や剥離が起きれば損害は巨額になります。すでに100%近い信頼性と実績を持つABFを変更する合理的理由が他社にはありません。

3. 「欠陥ゼロ」を求められる超高精度な量産管理

　ABFは厚さ数十マイクロメートルの薄膜ですが、目に見えない極小の異物や微小な気泡（ボイド）、わずかな厚みムラが1箇所あるだけで、高価な半導体全体が不良品になります。

　長年の量産の中で培われた「欠陥を極限まで排除する塗工・清浄・管理プロセス」は、後発メーカーが数年で再現できるものではありません。

4. 業界と連携した「次世代品」への絶え間ない先行開発

　味の素は、半導体の進化（AI向け2.5D/3Dパッケージング、チップレット構造、高周波伝送など）を見越し、主要半導体メーカーと数年先の次世代ABF（より低伝送損失・超薄型・高放熱な製品）を共同開発しています。

　他社が現行世代のABFをキャッチアップした頃には、市場の最前線はすでに次世代のABFへ移行しているため、競合は常に周回遅れとなります。

---

　単に「類似のフィルムを作る」ことにとどまらず、「世界の半導体製造プロセスに組み込まれ、歩留まりを保証し、次世代規格を共に作る」という生態系そのものを握っていることが、味の素の難攻不落な参入障壁となっています。

レーザー加工性と銅メッキ密着性が相反するのはなぜか

　レーザー加工性と銅メッキ密着性が相反する（トレードオフになる）最大の理由は、「銅を強くくっつけるために必要な表面・化学構造」と「レーザーで綺麗に削り飛ばすために必要な構造」が真逆の性質を求めるためです。

1. 物理的トレードオフ：凹凸（アンカー構造） vs 平滑・均一性

• 銅メッキ密着性：樹脂表面を薬液（デスミア液）で意図的に粗く溶かし、ミクロな凹凸（アンカー）を作って銅を引っかける「アンカー効果」が必要です。そのため、化学的に溶けやすく、適度なムラ（不均一さ）ができる樹脂の方がメッキは剥がれにくくなります。
• レーザー加工性：レーザーで均一かつシャープに穴を開けるには、樹脂内部の成分が均一で、削りムラが起きない平滑な構造が必要です。溶けやすい・ムラになりやすい樹脂だと、レーザーの熱で穴の周囲が大きく歪んだり、凹凸が原因で光が乱反射・散乱したりして綺麗に穴が開きません。

2. 化学的トレードオフ：極性（結合の強さ） vs 分解・蒸散性

• 銅メッキ密着性：金属である銅と化学的に強く結合させるためには、樹脂側に極性を持つ官能基（親水性基や金属と引き合う構造）が多く存在する必要があります。
• レーザー加工性：極性が高く強固な化学結合を持つ分子構造は、レーザー熱を与えたときに綺麗に蒸発（アブレーション）せず、「焦げ」や炭化物（スミア）として穴の底や周囲に残ってしまいやすくなります。綺麗に飛ばすには、エネルギーを受けて瞬時にきれいに分解・ガス化する分子構造が求められます。

3. フィラー（シリカ）との密着とエッチングのジレンマ

• 銅メッキ密着性：薬液処理で表面の樹脂だけをうまく溶かし、中のシリカ微粒子を適度に脱落・露出させてアンカー穴を作りたい。
• レーザー加工性：シリカと樹脂が同時に均質に削れないと、削れ残ったシリカがレーザーの光を遮り、穴の形が崩れたり底部にゴミが溜まったりする。

　「薬液で適度に崩れて化学的に引き合う構造（メッキ用）」と「光熱で一瞬でゴミなく消え去り平滑を保つ構造（レーザー用）」という正反対の挙動を1つの薄膜の中で両立させなければならない点が、開発上の大きな技術的障壁となっています。

次世代半導体パッケージでのABFの進化内容は

　次世代半導体パッケージ（2.5D/3D実装、チップレット構造、ガラス基板など）の進化に伴い、ABFも大きく進化を遂げています。AI処理や高速通信の要求に応えるため、主に以下の4つの方向性で技術革新が進んでいます。

1. 超高速信号に対応する「低誘電特性（Low Dk / Low Df）」

　AIサーバーや通信の高速化に伴い、基板内を走る高周波信号が熱として失われる「伝送損失」が大きな課題になっています。

• 分子構造の改良：高周波電界でも分子が揺れにくい新たな樹脂・アミノ酸誘導体骨格を設計。
• 低誘電化：誘電率（Dk）と誘電正接（Df）を大幅に下げることで、電気信号の遅延や減衰、それに伴う発熱を最小限に抑えています。

2. 超微細配線・極小ビア形成（L/Sの微細化と平滑性）

　シリコンチップ同士を密に繋ぐため、基板上の配線幅（Line/Space）や層間を繋ぐ穴（ビア）のサイズはナノ〜マイクロメートル単位で微細化しています。

• 超低ナノ粗度表面：銅めっきを強固に密着させるために従来は表面を荒らす必要がありましたが、最新ABFでは表面をほぼ平坦（ナノレベル）に保ちつつ高い密着性を確保。
• 極小ビア開口性：レーザー加工性を高め、径10 μm以下の極小ビア（穴）をきれいに穿孔できるよう調整されています。

3. 巨大基板の「反り」を防ぐ超低熱膨張（Low CTE）

　AI用GPUなどは複数のチップを集積するため、パッケージ基板自体が100 mm角を超えるほど巨大化しています。

• 熱膨張率（CTE）の極限低下：シリコンチップ（CTE 3〜4 ppm/℃）と絶縁材の熱膨張差で基板が反ったり割れたりするのを防ぐため、フィラーを高密度充填し、熱膨張率をシリコンに近づけています。

4. ガラス基板や有機インターポーザへの最適化

　従来の有機コア基板から「ガラスコア基板」や「シリコンレス・インターポーザ」への移行を見据えた進化も進んでいます。

• 極薄膜化：1層あたり10 μm以下の薄型化を維持しつつ、強度を保つ加工技術。
• ガラス材との密着性と応力緩和：ガラス表面との高い密着性を確保しつつ、異種材料間の膨張差によるストレスを吸収する物理特性を持たせています。

　単なる「電気を通さない膜」から、「高速信号を通し、熱変化に耐え、超微細な回路を描ける精密機能膜」へと進化を続けています。
