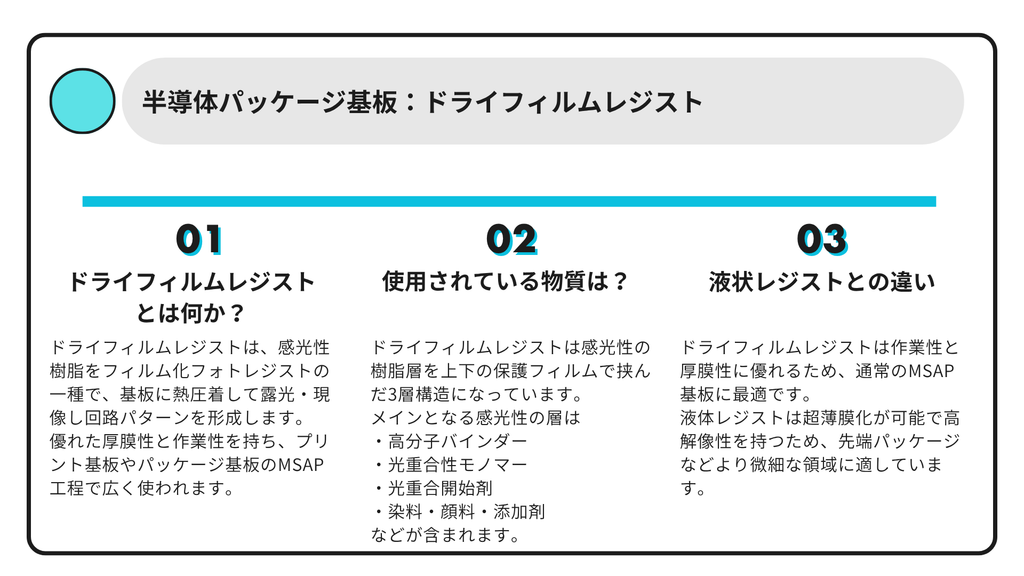

この記事で分かること

半導体パッケージ基板：ドライフィルムレジスト

　パッケージ基板とは、半導体チップ（ダイ）を載せ、マザーボードなどのメイン基板に接続するための中継基板のことです。半導体チップは非常に微細な端子を持ち、そのまま一般的なプリント基板（PCB）に直接実装することは極めて困難です。

　そこでチップとマザーボードの間に介在し、電気信号を橋渡しする役割を持つのがパッケージ基板です。

　従来の半導体の微細化による性能向上が限界に近づく中、半導体の先端パッケージング技術であるビルドアップ多層構造による高密度・微細配線が求められ、半導体性能向上の新たな競争軸となっています。

　前回はMSAP、フォトレジストによるパターニングに関する記事でしたが、今回はパターニングに使用されるレジスト材料に関する記事となります。

ドライフィルムレジストにはどんな物質が使用されるのか

　半導体パッケージ基板やプリント基板の製造で使われるドライフィルムレジスト（DFR）は、感光性の樹脂層を上下の保護フィルムで挟んだ3層構造になっています。

　その中心となる「感光性レジスト層（フィルム本体）」には、光に反応して硬化する以下のような化学物質（成分）が配合されています。

1. 感光性レジスト層の主な化学成分

• 高分子バインダー（結着剤）
  • 主な物質： アクリル系樹脂、メタクリル酸共重合体など
  • 役割： フィルムとしての物理的な強度や柔軟性を与え、現像時には弱アルカリ性水溶液に溶けて洗い流される性質（アルカリ可溶性）を付与します。
• 光重合性モノマー / オリゴマー
  • 主な物質： 多官能アクリレート系化合物など
  • 役割： 露光（光の照射）を受けると、分子同士が結合して網目状に架橋・硬化し、現像液に溶けない強靭な壁を作ります。
• 光重合開始剤
  • 主な物質： ベンゾフェノン系誘導体、オキシムエステル系化合物など
  • 役割： 紫外線などの光を吸収してラジカル（反応性の高い物質）を発生させ、モノマーの重合反応を一気に引き起こす「火付け役」となります。
• 染料・顔料・添加剤
  • 役割： 露光後や現像後に回路パターンを目視で確認しやすくするための着色料や、保存中の自然硬化を防ぐ熱安定剤などが含まれます。

2. DFR全体のフィルム構造

　基板にラミネートされる前のドライフィルムは、以下の3層構造（サンドイッチ状）になっています。

• カバーフィルム（表面保護層）
  • ポリエチレン（PE）などのフィルム。基板に貼り付ける直前に剥がします。
• 感光性レジスト層（本体）
  • 上記の化学成分が均一な厚みに塗布されたメインの層（厚さは用途により数数十 μm）。
• サポートフィルム（ベースフィルム）
  • ポリエチレンテレフタレート（PET / ポリエステル）フィルム。レジストの形状を支え、露光する直前（ダイレクト露光の直前など）まで表面を保護します。

ドライフィルムと液状レジストの違いとは何か

　半導体パッケージ基板や高密度プリント基板の製造では、シート状のドライフィルムレジスト（DFR）のほかに、液状の液状レジスト（LPR：Liquid Photoresist）も使い分けられています。

1. ドライフィルムレジスト（DFR）と液状レジスト（LPR）の主な違い

比較項目	ドライフィルムレジスト（DFR）	液状レジスト（LPR）
物理形態	フィルム状（厚みが一定で扱いやすい）	液体状（スピンコートやスプレー等で塗布）
膜厚のコントロール	20〜50μmなど、厚膜の均一性が高い	数μm〜15μm程度までの極薄膜が可能
解像性（微細化）	L/S = 10〜15μm付近が実用的な限界になりやすい	L/S = 数μm〜10μm未満の超微細パターンに対応
段差追従性	凹凸や既存の配線段差がある場合、気泡（ボイド）を巻き込みやすい	流動性があるため、微細な凹凸や段差に密着しやすい
作業性・コスト	ラミネートするだけで簡便、量産性に優れる	塗布・乾燥条件のシビアな管理が必要でコストが高め

2. 半導体パッケージ基板での使い分け

　半導体パッケージ基板の高密度化（ファインピッチ化）が進むにつれ、求められる性能に応じて以下のように使い分けられています。

DFR（ドライフィルム）が使われる領域

• 中・高密度パッケージ（FC-CSPや一般的なMSAP基板）
  • 配線幅/間隔（L/S）が 15μm〜20μm 程度、あるいはそれ以上の比較的ゆとりのある層や、一定の厚み（膜厚）が必要な回路形成に向いています。作業性が良く、安定した量産が可能です。

LPR（液状レジスト）が使われる領域

• 最先端の微細パッケージ（次世代FC-BGAや高密度SAP/MSAP）
  • L/Sが 5〜10μm を下回るような超微細な回路形成や、すでに下層に細かい配線段差があるビルドアップ層では、フィルムでは密着不良や解像不足が起きるため、液状レジスト（電着レジストやスピンコート・ダイコート対応レジストなど）が必須となります。極薄かつ高解像度にパターニングできるため、最先端AIチップ用の基板などで採用が進んでいます。

なぜドライフィルムレジストは解像性で劣るのか

　ドライフィルムレジスト（DFR）が液状レジスト（LPR）に比べて解像性で劣る（微細化が難しい）主な理由は、主に以下の3点によるものです。

ラミネート時の段差追従性の限界

　熱と圧力で基板に貼り付ける際、既存の配線段差に対して完全に密着しきれず、微小な空隙（ボイド）や浮きが生じやすくなります。これが現像時のパターン剥がれやラインのショートを引き起こす原因になります。

膜厚の厚さと光の回折・散乱

　DFRはフィルムとして自立させる必要があるため、厚みが20〜40μm程度と比較的厚くなります。厚膜であるほど露光時に光が内部で回り込みやすく、パターンの側面が垂直に立ち上がらずにテーパー状になるため、数μm以下の超微細な配線（L/S < 10μm）の解像が困難になります。

サポートフィルムや界面による光のボやけ

　露光時に表面の保護フィルム（PETなど）やレジスト層との界面を光が通過する際、散乱が起きるため、フォトマスクのパターンがシャープに転写されにくくなります。
