この記事で分かること

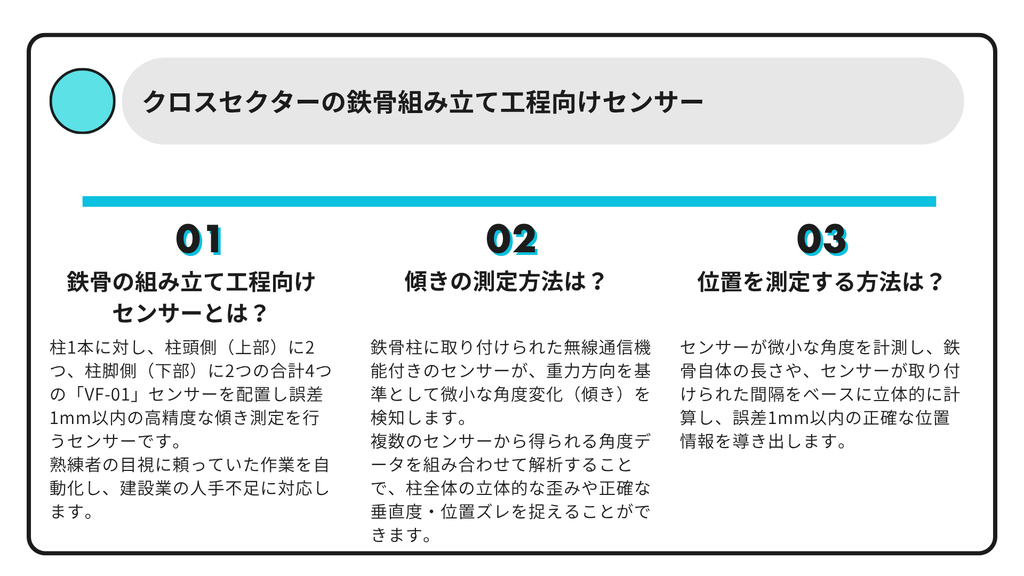

クロスセクターの鉄骨組み立て工程向けセンサー

　ニコン初のスピンオフ企業として設立された株式会社クロスセクターは、建設現場の省人化・DXを加速させるための、鉄骨の組み立て工程向けセンサーの量産体制を整えています。

　建築現場の鉄骨建方工程では、従来は2名以上の熟練技能者による手作業での位置測定が必要とされていました。同社が開発したシステムとセンサーは、この現場の負担を劇的に軽減することが期待されています。

　クロスセクターが展開する、鉄骨の組み立て（建方：たてかた）工程向けセンサーは、建設現場の測量や位置合わせ作業を劇的に効率化する高精度センシングシステムです。

　主力サービスである「Frame Finder」およびその専用センサー「VF-01」の主な特徴と仕組みは以下の通りです。

誤差1mm以内の高精度な傾き測定
柱1本に対し、柱頭側（上部）に2つ、柱脚側（下部）に2つの合計4つの「VF-01」センサーを配置します。ニコンが培ってきた精密計測技術を応用し、ミリ単位（誤差1mm以内）で鉄骨の正確な傾きや位置を捉えます。
電子ペーパー搭載による優れた操作性
センサーの本体前面には電子ペーパーが搭載されており、柱番号や取付位置が個別に表示されます。専門的な測量資格や高度なスキルがない作業員でも、迷わず正確な位置へ簡単に取り付けることができます。
クラウド連携によるリアルタイムな情報共有
測定データはiPhoneやiPadなどのタブレット端末のブラウザで即座に確認できます。現場ですぐに複数の柱の測定状況を把握できるほか、離れた場所にいる管理者が進捗の確認や承認作業を行うことも可能です。

熟練技能者への依存からの脱却
従来の鉄骨建方工程では、測量機器を使い、2名以上の熟練技能者が目視や手作業で位置や垂直度を測るのが一般的でした。本センサーの導入により作業の省人化・自動化が進み、人手不足への対応が可能になります。
施工管理の品質と安全性の向上
測定結果が自動でデジタル記録・管理されるため、ヒューマンエラーを防ぎ、データの透明性と信頼性を高めることができます。

ニコン発クロスセクターの鉄骨組み立て向けセンサーは、柱に配置して誤差1mm以内の傾きを高精度測定する装置です。熟練者の目視に頼っていた作業を自動化し、スマホ等でリアルタイムに確認できます。

　クロスセクターが開発した専用センサー「VF-01」が鉄骨の傾きや位置を測定する仕組みは、主に以下の要素によって成り立っています。

角度検知の仕組み: 鉄骨柱に取り付けられた無線通信機能付きのセンサーが、重力方向を基準として微小な角度変化（傾き）を検知します。
ニコンの精密計測技術の応用: 親会社であるニコンがカメラや測量機などで培ってきた光学・精密計測技術をベースに設計されており、建築現場で求められる極めて高い精度での角度検出を可能にしています。

1本の鉄骨柱に対して上部（柱頭側）に2つ、下部（柱脚側）に2つの合計4つのセンサーが配置されます。
複数のセンサーから得られる角度データを組み合わせて解析することで、単なる平面的な傾きだけでなく、柱全体の立体的な歪みや正確な垂直度・位置ズレを捉え、誤差1mm以内の高精度な測定を実現しています。

柱に取り付けたセンサーが重力方向を基準に微小な角度変化を検知します。ニコンの精密計測技術を応用し、上下4点の多点計測データを統合することで、誤差1mm以内の高精度な傾きや位置を算出します。

　クロスセクターのセンサー（VF-01）が鉄骨の正確な位置情報（ズレや垂直度）を測定できるのは、GPSなどの外部測位に頼るのではなく、「柱の幾何学的な形状」と「複数点の高精度な角度測定」を組み合わせた演算によるものです。

鉄骨自体の長さや、センサーが取り付けられた位置の正確な間隔をベースに、上下のセンサーが検知した角度データをデジタル統合します。
「柱の下部に対して、上部がどちらの方向にどれだけズレているか」を三角関数などの幾何学的なアルゴリズムで立体的に計算し、誤差1mm以内の正確な位置情報を導き出します。

親会社であるニコンがカメラや測量機で培ってきた光学・精密計測のノウハウが活かされており、現場の微細な振動や温度変化の影響を抑えながら、常に安定した高精度なデータをクラウドへ送信します。

柱の上下4点に配置したセンサーが微小な角度を計測。分かっている柱の寸法データを基に、ニコンの精密技術を活かした幾何学的計算を行い、立体的な位置のズレを誤差1mm以内で高精度に算出します。
