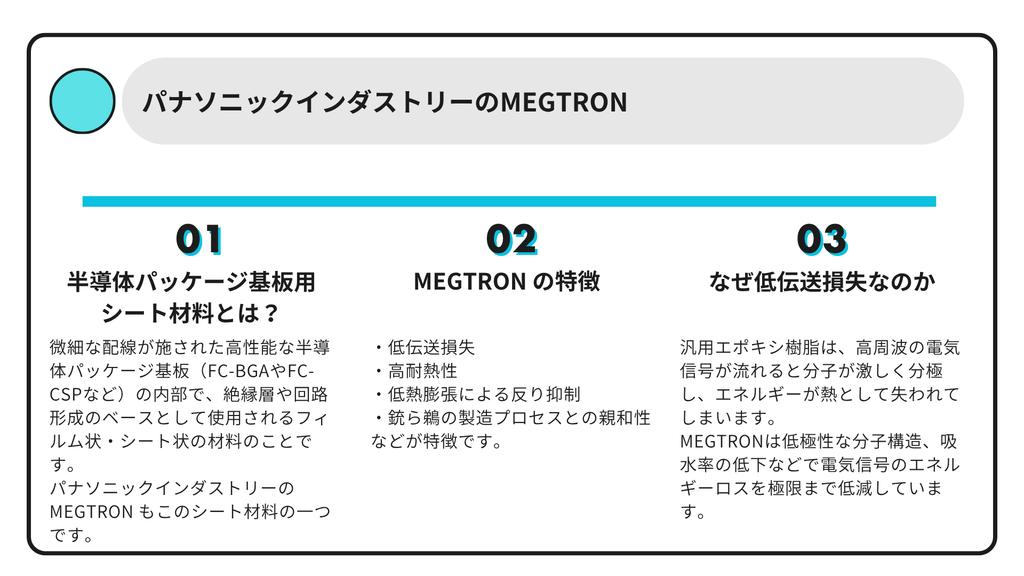

この記事で分かること

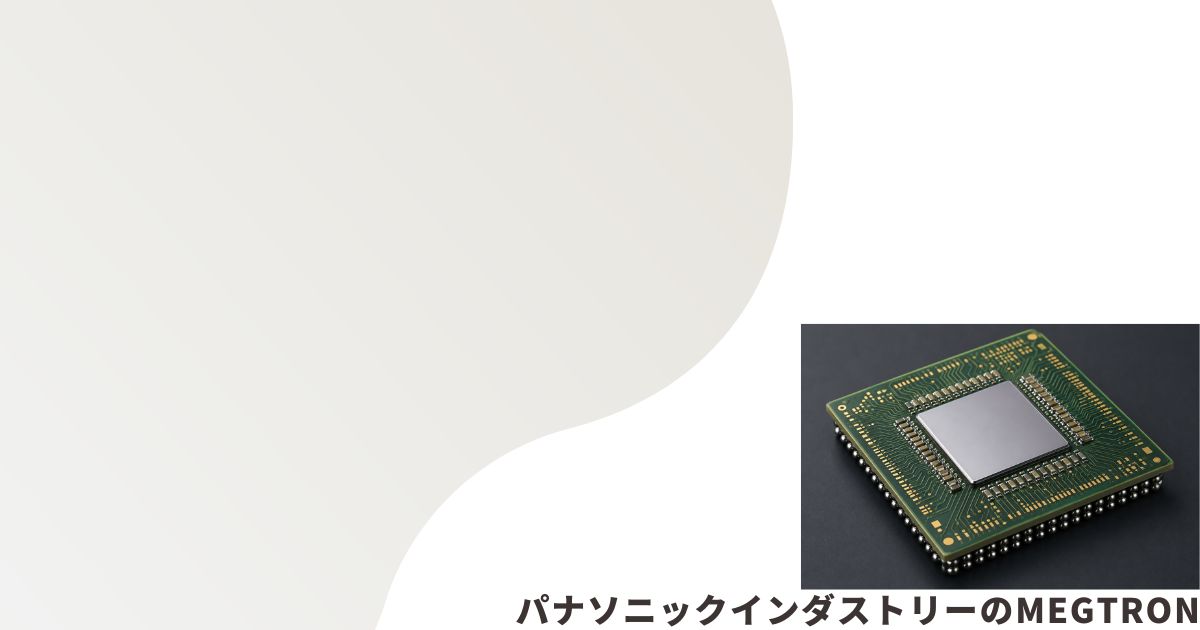

パナソニックインダストリーのMEGTRON

　パナソニックインダストリーは、三重県四日市市において半導体関連の電子材料分野における研究・開発体制の強化を進めています。

　同拠点では、スマートフォンや次世代デバイス向けの高密度実装基板用材料、半導体封止材、液状樹脂材料（CUF材など）といった先端半導体・電子回路基板向け材料の開発・製造が行われており、事業拡大に伴う研究事務所棟の新築など、開発環境の整備が進められています。

　前回は強化する項目の一つであるキャピラリーアンダーフィルに関する記事でしたが、今回は基板用シート材料に関する記事となります。

半導体パッケージ基板用シート材料とは何か

　半導体パッケージ基板用シート材料とは、微細な配線が施された高性能な半導体パッケージ基板（FC-BGAやFC-CSPなど）の内部で、絶縁層や回路形成のベースとして使用されるフィルム状・シート状の材料のことです。

　CPUやGPU、AIアクセラレータ、スマートフォン向けアプリケーションプロセッサなどの先端半導体と、マザーボード（メイン基板）を電気的・機械的に接続・仲介するパッケージ基板の製造に不可欠な部材です。

主な種類と特徴

1. ビルドアップフィルム（絶妙な絶縁樹脂フィルム）
   • ガラスクロスなどの芯材を使わず、樹脂フィルム単体、あるいはキャリアフィルム付きで供給される材料です。
   • 近年の高密度・微細配線化（チップレットや3D積層技術）が進むパッケージにおいて、何層もの回路を精細に積み上げる（ビルドアップする）ための絶縁層として広く用いられています。
2. プリプレグ（Prepreg）
   • ガラスクロスやアラミド不織布などの基材に、エポキシ樹脂などの熱硬化性樹脂を含浸させて半硬化（Bステージ）状態にしたシート状材料です。
   • パッケージ基板のコア層や厚みのある絶縁層の形成に使用され、高い機械的強度や剛性を与えます。

求められる主な特性・役割

• 低熱膨張性と高弾性（反りの抑制）
  • シリコンチップ（半導体素子）と有機基板の間で熱膨張率の差を小さくし、製造工程や稼働時の熱による「反り」やクラックを防ぎます。
• 優れた電気特性（低誘電率・低誘電損失）
  • 高速・大容量化が進むデータ通信やAI処理において、信号の伝送ロスや遅延を最小限に抑えます。
• 高い耐熱性と信頼性
  • 高発熱を伴う先端半導体の動作環境下でも劣化せず、長期間安定した絶縁性と接続信頼性を維持します。

　パナソニックインダストリーをはじめとする電子材料メーカーは、こうした先端半導体の性能向上（HPC、AI、次世代通信規格対応など）を支える高機能なシート・フィルム材料の開発に注力しています。

パナソニックインダストリーのシート材料の特徴は何か

　パナソニック インダストリーの半導体パッケージ基板向けシート・多層基板材料（代表ブランド：MEGTRON シリーズや先端ビルドアップ・封止シート材料など）には、AIサーバーやHPC（ハイパフォーマンス・コンピューティング）、通信インフラなどの要求に応える以下の主要な特徴があります。

1. 業界トップクラスの「超・低伝送損失（低誘電特性）」

• 高周波・高速伝送への最適化：独自の熱硬化性樹脂設計と配合技術により、極めて低い誘電率（Dk）と誘電正接（Df）を実現しています。
• 信号劣化・発熱の最小化：GHz帯（高周波）の電気信号が熱として逃げるエネルギーロス（伝送損失）を極限まで抑え、AI処理や大容量通信の高速化・低消費電力化に貢献します。MEGTRONシリーズは高速PCB/基板材料の業界標準として広く採用されています。

2. 高耐熱性と「低熱膨張（低CTE）」による反り抑制

• 優れた寸法安定性：熱膨張率の小さい超微細シリカフィラーを高充填する技術や高Tg（ガラス転移温度）樹脂により、加熱時の基板の伸び縮みや反り・ねじれを大きく抑えます。
• 多層化・大型化への対応：パッケージ基板の大型化や高多層化（20層〜80層クラス）が進んでも、接続信頼性を高く保つことができます。

3. 微細加工性と高密度配線への適合性

• 平滑銅箔との強固な密着：伝送ロスを減らすために表面が平滑な銅箔を使用しても、特殊な界面制御技術により樹脂と密着させ、回路剥離を防ぎます。
• レーザー加工性・層間絶縁性：微細なビア（経由孔）開け加工が容易で、チップレットや3D積層技術に伴う高密度配線（微細L/S）の形成に適しています。

4. 既存の基板製造プロセスとの高い親和性

　PTFE（フッ素樹脂）などの特殊材料と異なり、扱いやすい熱硬化性樹脂ベースのシートであるため、既存の多層基板製造工程（一般のプレス・ラミネート工程）をそのまま適用でき、高い生産性と加工歩留まりを維持できます。

なぜMEGTRONはエポキシ樹脂でも低伝送損失が可能なのか

　パナソニック インダストリーの「メグトロン（MEGTRON）」シリーズが、エポキシ樹脂の優れた加工性（扱いやすさ）を活かしながらも圧倒的な低伝送損失を実現できるのは、純粋な従来型のエポキシ樹脂ではなく、「変性PPE（ポリフェニレンエーテル）樹脂」や「エポキシ・PPEアロイ（複合化）技術」をベースに設計されているからです。

　一般的な汎用基板（FR-4など）のエポキシ樹脂とは一線を画す、その技術的なメカニズムは以下の通りです。

1. 低極性な分子構造（変性PPEの導入）

• 従来の汎用エポキシ樹脂は分子構造の中に極性基（電気的な偏り）が多く存在するため、高周波の電気信号が流れると分子が激しく分極し、エネルギーが熱として失われやすい性質があります。
• メグトロンは、本質的に低誘電・低損失であるPPE（ポリフェニレンエーテル）をエポキシ樹脂と分子レベルで高度に合金化・変性させています。これにより、電気的偏りが少ない低極性な構造を作り出し、信号のエネルギーロスを大元から断っています。

2. 誘電正接（Df）と誘電率（Dk）の極小化

• 高速通信（GHz帯など）の領域では、基板材料の「誘電率（Dk）」と「誘電正接（Df）」の低さが信号品質を左右します。
• メグトロンは独自の樹脂設計により、このDf（エネルギーの損失のしやすさを示す数値）を極限まで低く抑えており、「電気信号が熱に変わるロス」を最小限に留めることに成功しています。

3. 低吸水性による特性の維持

• 空気中の水分（湿気）は非常に高い誘電率（約80）を持つため、基板が湿気を吸うと伝送損失が急激に悪化します。
• メグトロンに採用されている樹脂系は本質的に吸水率が非常に低いため、高湿度環境下や経年変化によっても電気特性が変わりにくく、安定した低伝送損失を維持できます。

4. 銅箔やガラスクロスとのトータル設計

• 樹脂自体の損失を抑えるだけでなく、信号が通る導体の表面で起こるロス（表皮効果による抵抗）を減らすため、平滑な銅箔や、誘電率の低い特殊なガラスクロスとの組み合わせを最適化しています。これにより、樹脂・導体・ガラスの全体で信号の乱れやロスを防いでいます。

　メグトロンは「エポキシ樹脂が持つ優れた基板加工性・耐熱性」と「PPE樹脂が持つ圧倒的な低誘電・低損失性」のいいとこ取りを独自技術で実現しているため、AIサーバーや高速通信の分野でデファクトスタンダードとして広く採用されています。
